Оборудование подачи и сжигания топлива
|
№ п/п |
Наименование (характеристика) |
Кол-во |
|---|---|---|
|
1 |
Здание котельной:
Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100 мм). Габариты котельной (ДхШхВ) 9,0х13,6х3,5 м. Помещения котельной: - котельный зал; - операторная; - санузел. |
1 компл. (4 блока) |
|
Тепломеханическое оборудование |
||
|
Система пароснабжения |
||
|
2 |

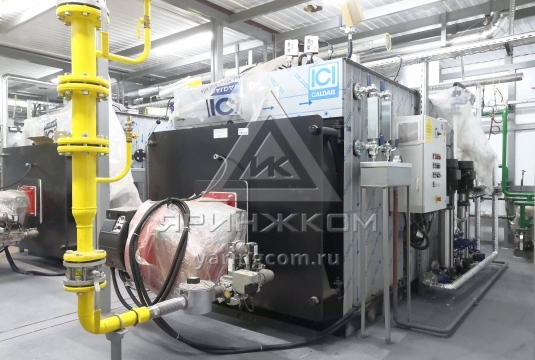

Паровой котел производительностью 3000 кг/час, фирмы «ICI Caldaie S.p.A», Италия. Модель SIXEN 3000, расчетное давление пара 12 бар. |
3 |
|
3 |
Аварийная сигнализация высокого уровня |
3 компл. |
|
4 |
Группа автоматической продувки (нижняя продувка, пневмопривод) |
3 компл. |
|
5 |
Охладитель проб |
1 компл. |
| 6 |
Деаэрационная установка
Состав деаэрационной установки:
- Емкость запаса воды V- 10 м. куб. для деаэратора в изоляции (производитель – АО «Яринжком»); - Деаэрационная колонка ДАПР-9/УТК-0,5 ООО «НПО Политехника». Установка Деаэратора – на кровле здания котельной. |
1 компл. |
| 7 |
Регулятор давления пара прямого действия «после себя»:
Параметры на входе пара в регулятор: - давление (изб.) – 10 бар; - температура – 182 °С;
Параметры пара после регулятора:
|
1 компл. |
|
Подготовка питательной воды |
||
|
8 |
Насос исходной воды G=10,0 м3/ч, H=50 м.в.ст. WILO |
2(1 резерв) |
|
9 |
Водоподготовительная установка производства «ВОДЭКО» в составе: - Дисковая система фильтрации JYP 2-2-3 (100 мкм) – 1 шт.; - Комплекс дозирования АКВАФЛОУ DC SP 63206 – 1 шт.; - Гипохлорит натрия (25 кг) – 100 кг; - Автоматическая установка сорбции АКВАФЛОУ FC 200/С-V1C – 3 шт.; - Клапан NHWB 1"/1.25" FM (V3070FM) – 3 шт.; - Автоматическая установка умягчения АКВАФЛОУ SC 175/2-VTT1 – 1 шт.; - Автоматическая установка умягчения АКВАФЛОУ SC 100-V1CIDТ – 2 шт.; - Комплекс дозирования АКВАФЛОУ DC SP 665hw1 – 1 шт.; - Комплекс дозирования АКВАФЛОУ DC SP 61 – 1 шт.; - ЭКОТРИТ В-15 (канистра 20 кг) – 1 шт.; - ЭКОТРИТ В-11 (бочка 43 кг) – 1 шт. Давление исходной воды: 0,1-0,3 МПа |
1 компл. |
|
10 |
Бак сбора чистого конденсата V=6,0 м3 (Производитель – АО «Яринжком») |
1 компл. |
|
11 |
Насос линии подачи конденсата (линия подачи конденсата из бака в деаэратор) G=6,0 м3/ч, H=45 м.в.ст. WILO |
2(1 резерв) |
|
12 |
Клапан регулирующий давление «после себя» Ду 40, Ру25 KVS=20 (Danfoss) |
1 |
|
13 |
Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) |
1 компл. |
|
14 |
Комплект автоматики |
1 компл. |
|
15 |
Комплект трубопроводов и арматуры | 1 компл. |
|
Линия редуцирования газа (давление газа на вводе в котельную 0,3 МПа) |
||
|
16 |
Газорегуляторный пункт с двумя линиями редуцирования (основная+резервная) |
1 компл. |
|
Оборудование подачи и сжигания топлива |
||
|
17 |
Горелка газовая модуляционная «Ecoflam», Италия |
3 |
|
18 |
Газовая линия: термозапорный клапан, отсечной электромагнитный клапан |
1 компл. |
|
19 |
Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия |
1 компл. |
|
Электрооборудование |
||
|
20 |
Силовой щит ВРУ, приборы автоматики |
1 компл. |
|
Отопление и вентиляция котельного зала |
||
| 21 | Система отопления и вентиляции котельного зала |
1 компл. |
| 22 | Дефлекторы |
1 компл. |
| 23 | Вытяжные вентиляторы |
1 компл. |
|
Приборы КИПиА |
||
| 24 |
Распределительный щит управления с элементами автоматики и управления. Графическая панель оператора Weintek (мнемосхемы работы котельной в online режиме) |
1 компл. |
| 25 | Датчики давления, температуры, манометры, термометры, термостаты | 1 компл. |
| 26 |
Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения. Вывод (дублирование) графической информации с панели Weintek на удаленный пульт диспетчера (ответное устройство и кабельная линия – комплектация Заказчика). |
1 компл. |
| 27 | Система пожаротушения, пожарная сигнализация и пожарное оборудование | 1 компл. |
| 28 | Кабельная продукция, освещение (основное, аварийное, ремонтное) | 1 компл. |
|
Узлы учета |
||
| 29 | Учет электроэнергии | 1 |
| 30 | Учет исходной воды | 1 |
| 31 | Учет пара (Технологический счетчик) на общем коллекторе | 1 компл. |
| 32 | Измерительно-вычислительный комплекс газа | 1 компл. |
| 33 | Поагрегатный (технологический) турбинный счетчик газа | 3 |
| 34 |
Дымовая труба стальная самонесущая. Высота – 15 м. (Производитель – АО «Яринжком»). В комплекте: - молниеприемник; - горизонтальные участки газоходов; - вертикальный ствол дымовой трубы; - конденсатоотводчик; - ревизия; - взрывной клапан. |
3 компл. |
| 35 | Трубопроводы, теплоизоляция (минераловатные фольгированные скорлупы/ пенофол 10 мм.), крепления | 1 компл. |
| 36 | Пакет рабочей документации на котельную | 1 компл. |
| 37 | Паспорт | 1 компл. |
