ГлавнаяОбъекты → Блочно-модульная водогрейная котельная 3,12 МВт

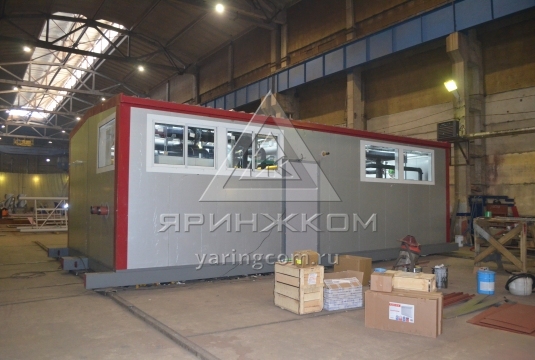

Блочно-модульная водогрейная котельная 3,12 МВт

Назначение:Для теплоснабжения административных помещений.
Место отгрузки:Московская область, г. Звенигород
Дата отгрузки:Февраль 2019

Характеристики

Количество блоков

2

Производительность

3,12 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х6,8х3,5 м

Топливо основное

природный газ

Топливо резервное

не предусмотрено

ГВС

нет

Дымовая труба

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь, высота  до 15 метров, лестница, площадки, световое ограждение.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм).

Габариты котельной 10х6,8х3,5 м

2

Тепломеханическое оборудование

2

Стальной водогрейный котел Vitoplex 100 PV1 В, теплопроизводительность  1120 кВт, VIESSMANN, ГЕРМАНИЯ

1

3

Стальной водогрейный котел Vitoplex 100 PV1 В, теплопроизводительность 2000 кВт, VIESSMANN, ГЕРМАНИЯ

1

4

Бак расширительный котла, V=300 л.

2

5

Бак расширительный контура «Существующие сооружения», V=300 л.

1

6

Водоподготовительная установка
Показатели исходной воды принять в соответствии с химическим анализом.

1

7

Насос сетевого контура (проектируемый жилой дом с автостоянкой Некрасова 27/8)   2,843 МВт) c функцией частотного регулирования G=34,4 м3/ч*, H=50 м.в.ст.*, WILO, Германия

3 (1 резерв.)

8

Частотный преобразователь насоса сетевого контура (проектируемый жилой дом с автостоянкой Некрасова 27/8), теплопроизводительность контура 2,843 МВт)

3

9

Насос рециркуляции котла G=25 м3/ч*, H=10 м.в.ст.*, WILO, Германия

1

10

Насос рециркуляции котла G=43,5 м3/ч*, H=10 м.в.ст.*, WILO, Германия

1

11

Насос сетевого контура (существующие сооружения, АТС и Гараж 0,28 МВт) c функцией частотного регулирования G=10 м3/ч*, H=50 м.в.ст.*, WILO, Германия

2 (1 резерв.)

12

Частотный преобразователь насоса сетевого контура (существующие сооружения, АТС и Гараж 0,28 МВт)

2

13

Модуль регулирования расхода греющей среды

1

14

Теплообменник контура (существующие сооружения), теплопроизводительность 140 кВт, РИДАН, Россия

2

15

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) с температурой использования не менее 115 0С.

1 компл.

Оборудование подачи и сжигания топлива

16

Горелка газовая прогрессивная "BLU 1500.1PR", ECOFLAM, Италия

1

17

Горелка газовая прогрессивная "BLU 3000.1PR", ECOFLAM, Италия

1

18

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

19

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

20

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

3

Отопление и вентиляция котельного зала

21

Водяной калорифер

1

22

Вентилятор вытяжной

1

23

Дефлектор

1

Электрооборудование

24

Силовой щит ВРУ, приборы автоматики

1 компл.

25

Щит насосного оборудования

1 компл.

Приборы КИПиА

26

Распределительный щит управления с элементами автоматики и управления

1 компл.

27

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

28

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

29

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

30

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

31

Учет электроэнергии

1

32

Учет исходной воды

1

33

Учет тепловой энергии (Коммерческий)

1 компл.

34

Измерительно-вычислительный комплекс газа

1 компл.

35

Шкаф телеметрии Аксон XL

1 компл.

36

Поагрегатный (технологический) учет газа

2

37

Дымовая труба ферменного типа, 2 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота до 15 метров, лестница, площадки, световое ограждение

1 компл.

38

Трубопроводы, теплоизоляция, крепления

1 компл.

39

Пакет рабочей документации на котельную

1 компл.

40

Паспорт 1 компл.
