ГлавнаяОбъекты → Блочно-модульная водогрейная котельная 5,8 МВт

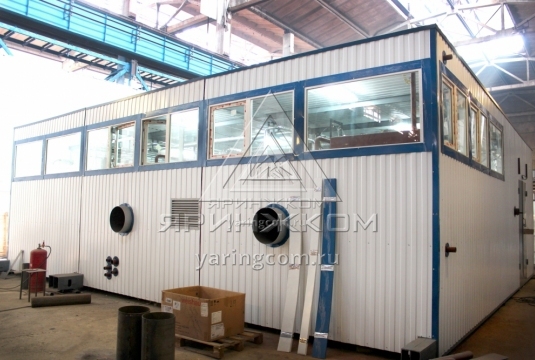

Блочно-модульная водогрейная котельная 5,8 МВт

Назначение:Для теплоснабжения административных помещений.
Место отгрузки:Республика Коми
Дата отгрузки:Апрель 2018

Характеристики

Количество блоков

3

Производительность

5,8 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11х7,3х3,2 м

Топливо основное

сырая нефть

Топливо резервное

не предусмотрено

ГВС

нет

Дымовая труба

Дымовая труба ферменного типа с 3-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=16 м., пр-ва АО «Яринжком».

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль максимальной заводской готовности (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной 11,0х2,4х3,2 м

3

Тепломеханическое оборудование

2

Водогрейный котел фирмы “ICI Caldaie S.p.A.” – модель REX180, номинальной мощностью 1800 кВт. С термостатной панелью управления. Специальное исполнение для тяжёлого топлива, Италия

1

3

Водогрейный котел фирмы “ICI Caldaie S.p.A.” – модель REX200, номинальной мощностью 2000 кВт. С термостатной панелью управления. Специальное исполнение для тяжёлого топлива, Италия

2

4

Расширительный мембранный бак котла «Reflex», V=800 л., Германия

1

5

Предварительная емкость «Reflex», V=60 л., Германия

1

6

Расширительный мембранный бак системы отопления «Reflex», V=100 л., Германия

1

7

Водоподготовительная установка (ВОДЭКО), Россия

Приняты показатели исходной воды:

Жесткость: до 0,7 мг-экв/л

Содержание железа: до 0,3 мг/л

Уровень Ph: 7-11 Ед. рН

Содержание растворенного кислорода: до 0,05 мг/л.

1

8

Насос рециркуляции котла «IL50/110-1,5/2», G= 18 м3/ч., H=10 м.в.ст., Германия (WILO)

1

9

Насос рециркуляции котла «IL50/110-1,5/2», G= 21 м3/ч., H=10 м.в.ст., Германия (WILO)

2

10

Насос котлового контура ОВ с частотным преобразователем «IL100/150-15/2», G= 164 м3/ч., H=20 м.в.ст., Германия (WILO)

2 (1 резерв.)

11

Насос сетевого контура ОВ с частотным преобразователем «IL100/170-30/2», G= 196 м3/ч., H=40 м.в.ст., Германия (WILO)

2 (1 резерв.)

12

Теплообменник контура ОВ пластинчатый «HH-113-10/2-91-TKTM82 Dy250», «Ридан», Q=5,7 МВт

2 (1 резерв.)

13

Насос исходной воды «MHIL 303 3`», Германия (WILO)

2 (1 резерв.)

14

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления), «Genebre», «Ridan».

1 компл.

15

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура), «BELIMO», Италия

1

Оборудование подачи и сжигания топлива

16

Горелка для работы на сырой нефти «PN92 P-.PR.L.RU.A», «CIB UNIGAS», Италия.

2

17

Горелка для работы на сырой нефти «PN81 P-.PR.L.RU.A», «CIB UNIGAS», Италия.

1

18

Линия подачи топлива, в составе:

- топливный насос – 2 шт.;

- топливные фильтры – 1 компл.;

- комплект арматуры – 1 компл.

1 компл.

19

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

Отопление и вентиляция котельного зала

20

Водяной калорифер

3

21

Вентилятор вытяжной

2

Электрооборудование

22

Силовой щит ВРУ (два ввода), приборы автоматики

1 компл.

Приборы КИПиА

23

Распределительный щит управления с элементами автоматики и управления на базе комплектующих «Schneider Electric»

1 компл.

24

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

25

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения посредством кабельной линии.

1 компл.

26

Система пожаротушения (на базе прибора «С2000 АСПТ)», пожарная сигнализация и пожарное оборудование (на базе системы порошкового пожаротушения «Буран-2,5-2С»).

1 компл.

27

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

28

Учет жидкого топлива (Технологический)

1

29

Учет тепла (коммерческий) «ВЗЛЕТ»

1

30

Учет электроэнергии

1 компл.

31

Учет исходной воды

2

32

Дымовая труба ферменного типа с 3-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=16 м., пр-ва АО «Яринжком»

1

33

Трубопроводы, теплоизоляция, крепления

1 компл.

34

Комплект ЗИП

- уплотнения насосов – 1 компл.;

- приборы КИПиА в объеме 1-шт. для каждого прибора;

- контроллер управления общекотельный;

- датчики давления и температуры (по 1-му комплекту);

- менеджер горения (опция горелки);

- затвор дисковый – 1 компл.;

- кран шаровый – 1 компл.;

1 компл.

35

Пакет рабочей документации на котельную

1 компл.

36

Паспорт 1 компл.
