ГлавнаяОбъекты → Блочно-модульная водогрейная котельная 1,02 МВт

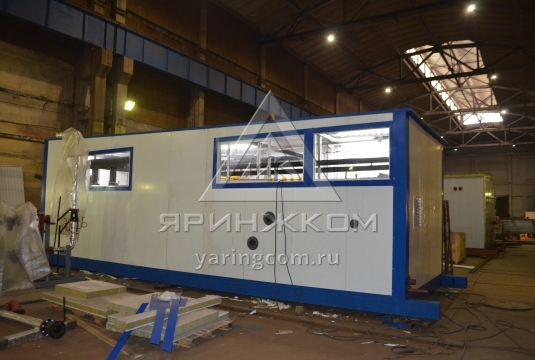

Блочно-модульная водогрейная котельная 1,02 МВт

Назначение:Для теплоснабжения административных помещений.
Место отгрузки:Липецк
Дата отгрузки:Декабрь 2018

Характеристики

Количество блоков

1

Производительность

1,02 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х3,4х3,5 м

Топливо основное

природный газ

Топливо резервное

не предусмотрено

ГВС

нет

Дымовая труба

Дымовая труба ферменного типа, 2 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота 12 метров.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм).

Габариты котельной 10,0х3,4х3,5 м

1

Тепломеханическое оборудование

2

Стальной водогрейный котел Elpha E510, теплопроизводительность 510 кВт, ALPHATHERM, ИТАЛИЯ

2

3

Термостатическая панель (котловая)

2

4

Бак расширительный котла

2

5

Водоподготовительная установка


Приняты показатели исходной воды (данные предоставлены Заказчиком):
Жесткость: до 0,7 мг-экв/л
Содержание железа: до 0,3 мг/л
Уровень Ph: 7-11 Ед. рН
Содержание растворенного кислорода: до 0,05 мг/л.
Давление исходной воды 0,3 - 0,6 МПа

1

6

Насос рециркуляции котла G=5,2* м3/ч, H=5* м.в.ст., WILO/DAB

2

7

Насос сетевого контура G=31* м3/ч, H=30* м.в.ст., WILO/DAB

2 (1 резерв)

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

9

Горелка газовая прогрессивная «Ecoflam», Италия.

2

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан, свечи продувочные, коллектор

1 компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

12

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

Отопление и вентиляция котельного зала

13

Водяной калорифер

3

14

Вентилятор вытяжной

4

15

Дефлектор

1

Электрооборудование

16

Силовой щит ВРУ, приборы автоматики

1 компл.

Приборы КИПиА

17

Распределительный щит управления с элементами автоматики и управления

1 компл.

18

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

19

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

20

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

21

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

22

Учет эл.энергии

1

23

Учет исходной воды

1

24

Учет тепловой энергии (Коммерческий)

1 компл.

25

Измерительно-вычислительный комплекс газа

2

26

Дымовая труба ферменного типа, 2 индивидуальных теплоизолированных газохода, рабочая поверхность – нержавеющая сталь, высота 12 метров.

горизонтальные участки газоотводящих стволов, дневная маркировка вертикального газоотводящего ствола, молниеприемник в комплекте.

Без светоограждения, лестницы и площадок для обслуживания.

Производитель дымовой трубы – АО «Яринжком».

1

27

Трубопроводы, теплоизоляция, крепления

1 компл.

28

Пакет рабочей документации на котельную

1 компл.

29

Паспорт 1 компл.
