ГлавнаяОбъекты → Блочно-модульная котельная для теплоснабжения административных помещений

Блочно-модульная котельная для теплоснабжения административных помещений

Назначение:Для теплоснабжения административных помещений.
Место отгрузки:Республика Коми
Дата отгрузки:Апрель 2018

Характеристики

Количество блоков

4

Производительность

1,4 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11х7,3х3,2 м

Топливо основное

дизельное

Топливо резервное

отработанное масло

ГВС

нет

Дымовая труба

стальная труба, Н=6 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

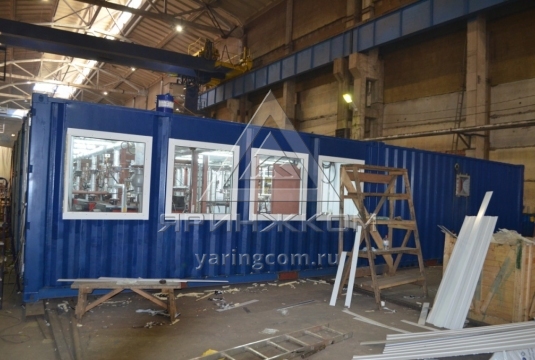

Блок-модуль (модернизированные морские 40-футовые контейнеры, утепление – минеральная вата на синтетическом связующем, S=10-150 мм).

Габариты котельной, в т.ч. склад хранения топлива (ДхШхВ): 12х9,6х2,4 м.

Транспортировка контейнеров выполняется стандартными транспортными единицами.

1 компл. (4 контейнера)

Тепломеханическое оборудование

2

Стальной водогрейный котел REX 40 спец. исп. для тяжелого топлива, теплопроизводительность 400 кВт, ICI CALDAIE, ИТАЛИЯ

2

3

Термостатическая панель (котловая)

2

4

Стальной водогрейный котел REX 30 спец. исп. для тяжелого топлива, теплопроизводительность 300 кВт, ICI CALDAIE, ИТАЛИЯ

2

5

Термостатическая панель (котловая)

2

6

Бак расширительный котла

4

7

Водоподготовительная установка

1

8

Насос сетевого контура  G=44,8 м3/ч *, H=40 м.в.ст. *, WILO/DAB, Германия/Италия

2 (1 резерв)

9

Насос рециркуляции котла G=13,8 м3/ч *, H=8 м.в.ст. *, WILO/DAB, Германия/Италия

2

10

Насос рециркуляции котла G=10,4 м3/ч *, H=8 м.в.ст. *, WILO/DAB, Германия/Италия

2

11

Насос контура ГВС c функцией частотного регулирования G=3,2 м3/ч *, H=32 м.в.ст. *, WILO/DAB, Германия/Италия

2 (1 резерв)

12

Частотный преобразователь насоса контура ГВС

2

13

Насос контура ГВС (летний) G=5,8 м3/ч *, H=20 м.в.ст. *, WILO/DAB, Германия/Италия

1

14

Комплект арматуры контура ГВС, включая бак-накопитель ГВС (Объем 2 000 л., пр-во АО "Яринжком")

1 компл.

15

Теплообменник контура ГВС, теплопроизводительность 200 кВт, РИДАН, Россия

2(1 резерв)

16

Модуль регулирования обратной сетевой воды (для обеспечения "погодозависимого" регулирования)

1 компл.

17

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

18

Линия подпитки в составе:

  • насос подпиточный
  • насос исходной воды
  • комплект арматуры
  • автоматика
  • бак запаса подпиточной воды, объем 1 м3, Россия

1 компл.

Оборудование подачи и сжигания топлива

19

Горелка жидкотопливная (дизельное топливо для котла REX40) "MAX P 45 AB HS TL", Ecoflam, Италия

3 (1 склад)

20

Горелка жидкотопливная (отработанное масло/дизельное топливо) "MAXFLAM 30 TC", Ecoflam, Италия

3 (1 склад)

21

Линия подачи дизельного топлива (комплект арматуры, трубопроводы, автоматика, емкость запаса топлива 5 м3 в количестве 1 шт. одностенная, неутепленная)

1 компл.

22

Линия подачи отработанного масла (комплект арматуры, трубопроводы, автоматика, емкость запаса топлива 5 м3 в количестве 1 шт. одностенная, утепленная с электроподогревом)

1 компл.

Отопление и вентиляция котельного зала

23

Водяной калорифер

3

24

Вентилятор вытяжной

4

25

Дефлектор

1

Электрооборудование

26

Силовой щит ВРУ, приборы автоматики

1 компл.

27

Щит насосного оборудования

1 компл.

Приборы КИПиА

28

Распределительный щит управления с элементами автоматики и управления

1 компл.

29

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

30

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

31

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

32

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета

33

Учет эл.энергии

1

34

Учет  исходной воды

1

35

Учет тепловой энергии (Технологический)

1 компл.

36

Счетчик жидкого топлива (отработанное масло)

2

37

Счетчик жидкого топлива (диз. топливо)

2

38

Дымовая труба стальная, Н = 6 м.

1 компл.

39

Трубопроводы, теплоизоляция, крепления

1 компл.

40

Пакет рабочей документации на котельную

1 компл.

41

Паспорт 1 компл.
