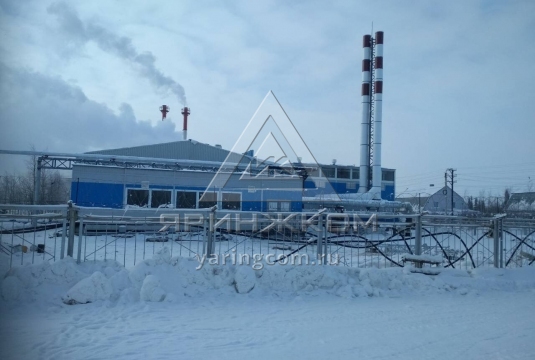

Блочно-модульная паровая котельная установленной паропроизводительностью 13 т. пара/час, рабочей паропроизводительностью 7 т. пара/час

Назначение:Для технологических нужд производства
Место отгрузки:Новый Уренгой
Дата отгрузки:Январь 2018

Характеристики

Количество блоков

1

Мощность

установленной паропроизводительностью 13 т. пара/час, рабочей паропроизводительностью 7 т. пара/час

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11,4х17х5,0 м.

Топливо основное

природный газ

Топливо резервное

-

ГВС

-

Дымовая труба

Дымовая труба ферменного типа с 3-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=18 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

Оборудование подачи и сжигания топлива​

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей), включая помещения для оператора.

Габариты котельной (ДхШхВ): 11,4х17х5,0 м.

1

Паровая часть

2

Паровой  котел  производительностью 3000 кг/час, фирмы «ICI Caldaie S.p.A», Италия. Модель BX 1750, расчетное давление пара 0,7 бар.

1

3

Паровой  котел  производительностью 5000 кг/час, фирмы «ICI Caldaie S.p.A», Италия. Модель BX 3000, расчетное давление пара 0,7 бар.

2 (1 резерв.)

4

Аварийная сигнализация высокого уровня

3

5

Группа автоматической продувки (нижняя продувка, пневмопривод)

3

6 Деаэратор (ДАПР-8)

7 Насос подпиточный, Германия (WILO) 2(1 резерв)
8 Насос исходной воды, Германия (WILO) 2 (1 резерв.)
9

Водоподготовительная установка (для паровых котлов), в составе:

- Фильтр сетчатый  Dy 50 – 1 шт.;

- Автоматическая установка умягчения АКВАФЛОУ SF 325/2-95– 1 шт.;

- Автоматическая установка умягчения АКВАФЛОУ SF 100-77T – 2 шт.;

- Соль таблетированная – 300 кг;

- Комплекс дозирования АКВАФЛОУ DC SP 650hw1– 1 шт.;

- ЭКОТРИТ В-15 (канистра 20 кг) – 2 шт.
1
10 Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) 1 компл.

Оборудование подачи и сжигания топлива

11

Горелка газовая, модуляционная, фирмы “CIB UNIGAS”, Италия, модель «R91A M-MD.S.RU.Y.8.50.EA»

1

12

Горелка газовая, модуляционная, фирмы “CIB UNIGAS”, Италия, модель «R512A M-MD.S.RU.Y.8.50.EA»

2

13

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 компл.

14

Сигнализаторы загазованности RGD по CH4 и CO

1 компл.

Линия редуцирования газа (давление газа на вводе в котельную 0,3 МПа)

15

Газорегуляторная установка с двумя линиями редуцирования (основная / резервная)

1 компл.

Отопление и вентиляция котельного зала

16

Вентилятор

6

17

Электроконвектор

10

Электрооборудование

18

Силовой щит ВРУ (два ввода), приборы автоматики

Приборы КИПиА

19 Распределительный щит управления с элементами автоматики и управления

20 Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1 компл.

21 Диспетчеризация котельной

1

22 Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

23 Учет пара (поагрегатный) 3
24 Измерительно-вычислительный комплекс газа ДРГ.М
25 Поагрегатный учет расхода газа 3
26 Учет эл.энергии
27 Учет  исходной воды 1
28 Трубопроводы, теплоизоляция, крепления 1
29 Дымовая труба ферменного типа с 3-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=18 м. 1
30 Комплект рабочей документации на котельную 1 компл.
31 Паспорт 1
