ГлавнаяОбъекты → Блочно-модульная пароводогрейная котельная, установленной теплопроизводительностью 0,12 МВт

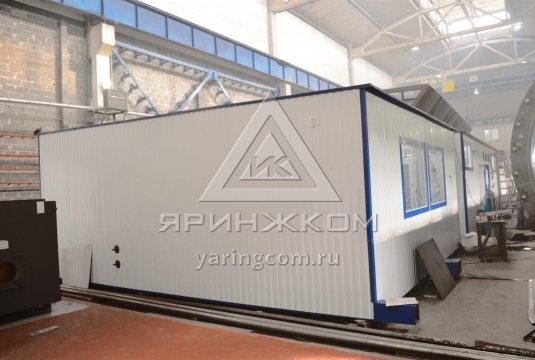

Блочно-модульная пароводогрейная котельная, установленной теплопроизводительностью 0,12 МВт

Назначение:Для технологических нужд
Место отгрузки:Московская область, Ногинский р-он
Дата отгрузки:Декабрь 2017

Характеристики

Количество блоков

3

Мощность

установленная теплопроизводительность 0,12 МВт, установленной паропроизводительность 1,7 тонн пара в час

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12,0х10,2х3,9-6,0 м

Топливо основное

природный газ

Топливо резервное

не предусмотрено

ГВС

-

Дымовая труба

Дымовая труба фасадная с одним индивидуальным теплоизолированным газоходоми, рабочая поверхность – нержавеющая сталь. Высота – 15 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

Оборудование подачи и сжигания топлива​

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм). Габариты котельной 12,0х10,2х3,9-6,0 м

3

Тепломеханическое оборудование

Водогрейная часть (система отопления)

2

Стальной водогрейный котел REX 12, теплопроизводительность 120 кВт, ICI CALDAIE, ИТАЛИЯ

1

3

Бак расширительный котла

1

4

Насос сетевого контура Wilo TOP-S50/4  G=4,2 м3/ч, H=8 м.в.ст.

1

5

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Водогрейная часть (система технологии)

6

Бак – аккумулятор контура «Технология»

Назначение: подогрев теплоносителя (вода) до температуры 80° С

Греющая среда: пар с температурой 157° С

Исполнение: нержавеющая сталь

Объем: 5,5 м3

1 компл.

7 Насос контура «Технология» G=5,6 м3/ч, H=40 м.в.ст. WILO 2(1 резерв)
8 Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления) 1 компл.

Система пароснабжения

9

Паровой  котел  производительностью 1700 кг. пара/час, фирмы «ICI Caldaie S.p.A», Италия. Модель SIXEN 1700, расчетное давление пара 6 бар.

Комплект дополнительного оборудования котла:

Аварийная сигнализация высокого уровня;

Фланец под горелку;

Группа автоматической продувки (нижняя продувка, верхняя продувка, пневмопривод).

1

10

Насос подпиточный парового котла SIXEN 1700

2(1 резерв)

11

Термофизический деаэратор DEG3000/P, объем 3000 л. Температура нагрева 102-104˚С

  • 1 установка контроля пара для поддержания температуры 103˚С воды в баке.
  • 1 устройство контроля пара для поддержания давления пара внутри деаэр. Колонны
  • 1 устройство контроля воды для сохранения уровня воды внутри бака
  • 1 предохранительный клапан
  • 1 индикатор уровня
  • 1 термометр

1 панель управления 230V/1/50Hz

1 компл.

12

Комплект запорной арматуры

1 компл.

Система подготовки питательной воды

13

Водоподготовительная установка

приняты показатели воды:

Давление исходной воды: 0,3-0,6 МПа

Уровень pH – 7,43

1 компл.

14

Линия возврата чистого конденсата (не менее 20% от объема пара)

1 компл.

15

Насос линии возврата конденсата

2(1 резерв)

16

Комплект арматуры линии возврата конденсата

1

Оборудование подачи и сжигания топлива

17

Горелка природный газ для котла REX 12

18

Горелка природный газ для котла SIXEN 1700

1

19

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

20

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

21 Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.

Электрооборудование

22 Силовой щит ВРУ, приборы автоматики 1 компл.
Отопление и вентиляция котельного зала
23 Система отопления и вентиляции котельного зала 1 компл.
Приборы КИПиА
24 Распределительный щит управления с элементами автоматики и управления 1 компл.
25 Датчики давления, температуры, манометры, термометры, термостаты 1 компл.
26 Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения 1 компл.
27 Система пожаротушения, пожарная сигнализация и пожарное оборудование 1 компл.
28 Кабельная продукция, освещение (основное, аварийное, ремонтное)
Узлы учета
29 Учет электроэнергии 1
30 Учет исходной воды 1
31 Учет тепловой энергии 1 компл.
32 Учет пара 1
33 Измерительно-вычислительный комплекс газа 1 компл.
34 Поагрегатный (технологический) учет газа для котла SIXEN 1700 1
35 Дымовая труба фасадная с одним индивидуальным теплоизолированным газоходоми, рабочая поверхность – нержавеющая сталь. Высота – 15* м. (для водогрейного котла REX 12, мощностью 120 кВт) 1
36 Дымовая труба фасадная с одним индивидуальным теплоизолированным газоходоми, рабочая поверхность – нержавеющая сталь. Высота – 15* м. 1
37 Трубопроводы, теплоизоляция, крепления 1 компл.
38 Пакет рабочей документации на котельную 1 компл.
39 Паспорт 1 компл.
