ГлавнаяОбъекты → Автоматизированная паровая блочно-модульная котельная паропроизводительностью 6,0 т.пара/час

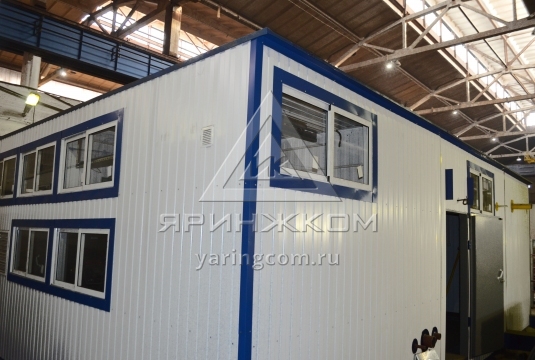

Автоматизированная паровая блочно-модульная котельная паропроизводительностью 6,0 т.пара/час

Назначение:Для технологических нужд молочного завода
Место отгрузки:Республика Чувашия, Ибресинский р-н, с. Новое Чурашево
Дата отгрузки:Январь 2018

Характеристики

Количество блоков

3

Мощность

6,0 т.пара/час

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12,0х13,6х3,5 м

Топливо основное

природный газ

Топливо резервное

не предусмотрено

ГВС

-

Дымовая труба

ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=12 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

Наименование (характеристика)

Кол-во

1

Блок-модуль технологического оборудования включая помещение оператора (металлоконструкция с ограждениями из сендвич-панелей).

Габариты котельной (ДхШхВ): 12х9,2х3,4 м.

3

Паровая часть



2

Котел паровой SIXEN 3000 фирма "ICI", Италия, двухходовой, с реверсивной топкой, производительность 3000 кг/час, рабочее давление до 12 бар, мощностью 2 044 кВт.
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1 манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
  • 2 центробежных насоса
  • 2 фильтра на всасе каждого насоса
  • 3 обратных клапана
  • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
  • 1 запорный клапан продувки
  • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
  • Главной клемной шины
  • переключатель управления электронасоса
  • переключатель управления горелки
  • реле зонда для регуляции уровня
  • предохранительное реле зонда для низкого уровня
  • предохранительное реле зонда для самого низкого уровня
  • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
  • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
  • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)
  • сирена тревоги

2

3

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

- 1 таймер

- 1 дренажный пневматический клапан

- 1 электроклапан

- 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

2

4

Датчик аварийного верхнего уровня

2

5

Насос подпиточный, Германия (WILO)

2 (1 резерв.)

6

Деаэратор

1
7

Линия возврата конденсата

1 компл.

8

Водоподготовительная установка (для паровых котлов).

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

10

Горелка газовая модуляционная «R91A M-.MD.S.RU.A.8.50.EA», «CIB UNIGAS», Италия

2

11 Газовая линия: клапан отсечной электромагнитный, клапан термозапорный 1 компл.
12 Сигнализаторы загазованности RGD по CH4 и CO 1 компл.

Отопление и вентиляция котельного зала



13

Вентилятор

2

14

Водяной калорифер

3

Электрооборудование



15

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА



16

Распределительный щит управления с элементами автоматики и управления

17

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1 компл.

18

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1

19

Система пожаротушения, пожарная и охранная сигнализация, пожарное оборудование

1 компл.

Узлы учета



20

Поагрегатный учет расхода газа

2

21

Учет эл.энергии

1

22

Учет  исходной воды

1

23

Трубопроводы, теплоизоляция, крепления

1

24

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=12 м.

1

25

Комплект рабочей документации на котельную

1 компл.

26

Паспорт
