ГлавнаяОбъекты → Блочно-модульная котельная установленной теплопроизводительностью 1,7 т. пара/час

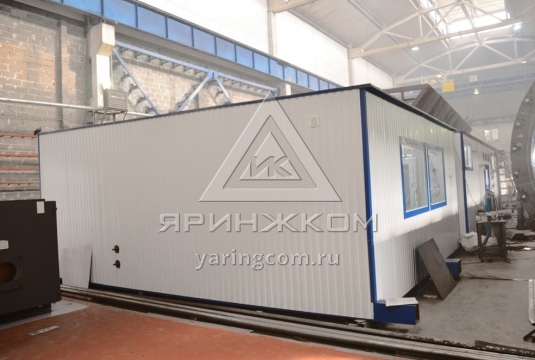

Блочно-модульная котельная установленной теплопроизводительностью 1,7 т. пара/час

Назначение:Теплоснабжение административных помещений
Место отгрузки:Мурманск
Дата отгрузки:Сентябрь 2017

Характеристики

Количество блоков

2

Мощность

1,7 тонны пара в час

Температурный график

-

Габариты (ДхШхВ)

8,0 х 6,4 х 3,4 м.

Топливо основное

дизельное топливо

Топливо резервное

-

ГВС

-

Дымовая труба

Дымовая труба стальная, Н = 26 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

Оборудование подачи и сжигания топлива​

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей), включая помещения для оператора.

Общий габарит котельной( ДхШхВ): 8,0 х 6,4 х 3,4 м

2

Паровая часть



2

Паровой котел производительностью 1700 кг/час, фирмы «ICI Caldaie S.p.A», Италия. Модель SIXEN 1700, расчетное давление пара 12 бар., в комплекте:

- Аварийная сигнализация высокого уровня;

- Группа автоматической продувки (нижняя продувка, пневмопривод);

- Горелка дизельная, модуляционная, производство F.B.R., модель FGP 150/M TL;

1

3

Деаэратор

1

4

Насос подпиточный, Германия (WILO)

2 (1 резерв.)

5

Линия возврата конденсата

1 компл.

6

Водоподготовительная установка (для паровых котлов) с учетом возврата конденсата.

Приняты показатели исходной воды:

Жесткость: до 0,7 мг-экв/л

Содержание железа: до 0,3 мг/л

Уровень Ph: 7-11 Ед. рН

Содержание растворенного кислорода: до 0,05 мг/л.

Давление исходной воды 0,4 - 0,6 МПа

1
7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

8

Линия подачи дизельного топлива

1 компл.

9 Сигнализаторы загазованности RGD по CO 1 компл.

Электрооборудование



10

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

11

Вентилятор

1

12

Электроконвектор 2

Приборы КИПиА



13

Распределительный щит управления с элементами автоматики и управления

1 компл.

14

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1 компл.

15

Диспетчеризация котельной котельной посредством GSM канала

1 компл.

16

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета



17

Учет пара (технологический)

1

18

Учет дизельного топлива

2

19

Учет эл. энергии

1

20

Учет исходной воды

1

21

Дымовая труба сталь, Н = 26 м.

1

22

Трубопроводы, теплоизоляция, крепления

1 компл.

23

Пакет рабочей документации на котельную

1 компл.

24

Паспорт

1
