Блочно-модульная котельная установленной теплопроизводительностью 1,6 МВт

1

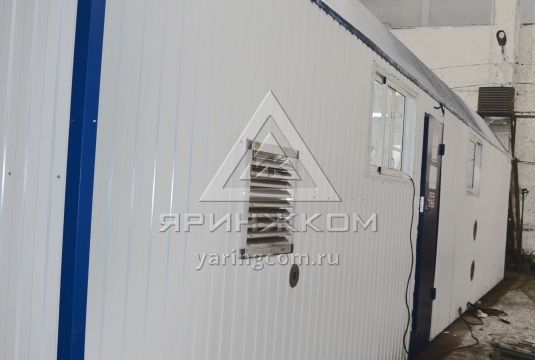

Блок-модуль, (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм)

Общий габарит котельной( ДхШхВ): 13,0 х 3,0 х 3,3 м

1

2

Стальной водогрейный котел ТУРБОТЕРМ, теплопроизводительность 800 кВт, Компания Ремекс-Энерго, РОССИЯ.

2

3

Бак расширительный котла

2

4

Водоподготовительная установка
Приняты показатели исходной воды:
Жесткость: до 0,7 мг-экв/л
Содержание железа: до 0,3 мг/л
Уровень Ph: 7-11 Ед. рН
Содержание растворенного кислорода: до 0,05 мг/л.
Давление исходной воды 0,3 - 0,5 МПа

1

5

Насос рециркуляции котла G=8,5 м³/ч, H=5 м.в.ст. WILO

6

Насос сетевого контура G=37,9 м³/ч, H=30 м.в.ст. WILO

2(1 резерв)

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Горелка двухступенчатая мазут/нефть в комплекте со станцией подготовки топлива, производства ООО «СибСтронг», Россия.

2

10

Силовой щит ВРУ, приборы автоматики

1компл.

11

1

12

13

14

Распределительный щит управления с элементами автоматики и управления

1 компл.

15

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

16

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

17

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

18

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

19

Учет электроэнергии

20

Учет тепловой энергии

21

Учет исходной воды

22

Учет жидкого топлива

25

Дымовая труба, Н = 12 м.

29

Трубопроводы, теплоизоляция, крепления

30

Пакет рабочей документации на котельную

1 компл.

Паспорт

1
