ГлавнаяОбъекты → Блочно-модульная котельная установленной теплопроизводительностью 5,5 МВт

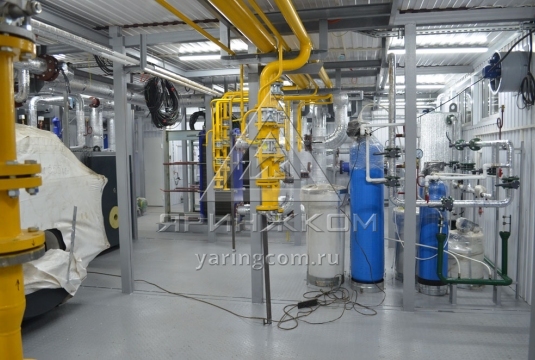

Блочно-модульная котельная установленной теплопроизводительностью 5,5 МВт

Назначение:теплоснабжение административных помещений
Место отгрузки:Московская область
Дата отгрузки:Сентябрь 2017

Характеристики

Количество блоков

5

Мощность

5,5 Мвт

Температурный график

95° - 70° С

Габариты (ДхШхВ)

10 х 17 х 3,5 м.

Топливо основное

природный газ

Топливо резервное

СУГ

ГВС

нет

Дымовая труба

Дымовая труба ферменного типа с тремя индивидуальными теплоизолированными газоходами, рабочая рабочая поверхность – нержавеющая сталь, Н = 16 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль, (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата, S=50-100 мм)

Общий габарит котельной( ДхШхВ): 10,0 х 17 х 3,5 м

5

Тепломеханическое оборудование



2

Стальной водогрейный котел Vitomax 100-LW, 2 300 кВт, Viessmann, ГЕРМАНИЯ

2

3

Стальной водогрейный котел Vitoplex 100 PV1 , 950 кВт, Viessmann, ГЕРМАНИЯ

1

4

Бак расширительный котла, Reflex, Германия

3

5

Водоподготовительная установка, Водэко, Россия

1

6

Насос сетевого контура c функцией частотного регулирования G=95,6 м3/ч*, H=40 м.в.ст.*, WILO, Германия

3(1 резерв)

7

Насос котлового контура c функцией частотного регулирования G=79 м3/ч*, H=20 м.в.ст.*, WILO, Германия

3(1 резерв)

8

Модуль регулирования расхода греющей среды

1

9

Теплообменник контура отопления, Q = 5 500 кВт, Ридан, Россия

2(резерв)

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

11

Линия подпитки в составе:

  • насос подпиточный – 2 шт. (1 резерв.)
  • комплект арматуры
  • автоматика
  • бак запаса исходной воды, объем 2 м3, Россия

1 компл.

12

Горелка природный газ/СУГ  "Tx-G 30.4", Saacke, Германия

2

13 Горелка природный газ/СУГ  "Tx-G 20.2", Saacke, Германия 1
14 Газовая линия: термозапорный клапан, отсечной электромагнитный клапан 1 компл.
15 Линия подачи СУГ 1 компл.
16 Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия 1 компл.

Электрооборудование



17

Силовой щит ВРУ, приборы автоматики

1компл.

18

Щит насосного оборудования

1компл.

Отопление и вентиляция котельного зала

19

Водяной калорифер

4

20

Вентилятор вытяжной 5

21

Дефлектор 1

Приборы КИПиА



22

Распределительный щит управления с элементами автоматики и управления

1 компл.

23

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

24

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

25

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

26

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета



27

Учет электроэнергии

1 компл.

28

Учет тепловой энергии (коммерческий)

1 компл.

29

Учет исходной воды

1 компл.

30

Поагрегатный (технологический) учет газа

1 компл.

25

Дымовая труба ферменного типа с тремя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь, Н = 15 м.

1

29

Трубопроводы, теплоизоляция, крепления

1 компл.

30

Пакет рабочей документации на котельную

1 компл.

31

Паспорт

1
