ГлавнаяОбъекты → Ферменная самонесущая дымовая труба

Ферменная самонесущая дымовая труба

Назначение:Для удаления продуктов сгорания природного газа при работе водогрейных котлов
Место отгрузки:Московская область
Дата отгрузки:Июль 2017

Характеристики

Высота

25 м

Количество газоотводящих стволов

1

Диаметр газоотводящих стволов

1420 мм

Строение газоотводящих стволов

-

Утеплитель

минеральная вата, «Техноблок стандарт», толщина 50 мм

Рабочая поверхность

сталь марки Ст3, класс прочности С245 по ГОСТ 27772-88

Покрывной слой газохода

оцинкованная сталь с полимерным покрытием в RAL, толщина 0,7мм

Опорные конструкции

-

Молниеприёмник

В комплекте

Паспорт дымовой трубы

1 экз., прилагается

Дополнительно

комплект газоходов с опорами для присоединения котлоагрегатов к дымовой трубе, конденсатоотводчики, ревизии

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

Наименование

Количество

Комплектация

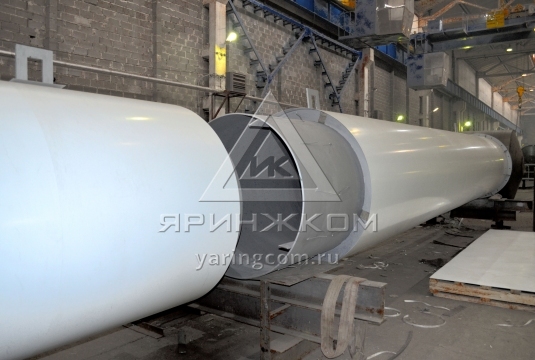

Стальная самонесущая дымовая труба «ТДСС-1420-25м1в»

1







  1. Труба стальная Øвн=1420 мм в комплекте с ребрами жесткости и опорной пластиной, L= 25 000 мм;
  2. Ревизия в сборе– 1 шт.
  3. Молниеприемник – 1 шт.
  4. Лестница, площадка обслуживания – 1 компл.
  5. Комплект документации (1 экз. - в электронном виде в формате *pdf, 2 экз. – в печатном виде):

- раздел КМ «Конструкции металлические

- раздел КЖ «Конструкции железобетонные»

- пояснительная записка

Паспорт  – 2 экз. (оригинал, копия)
