ГлавнаяОбъекты → Блочно-модульная котельная установленной теплопроизводительностью 0,5 МВт

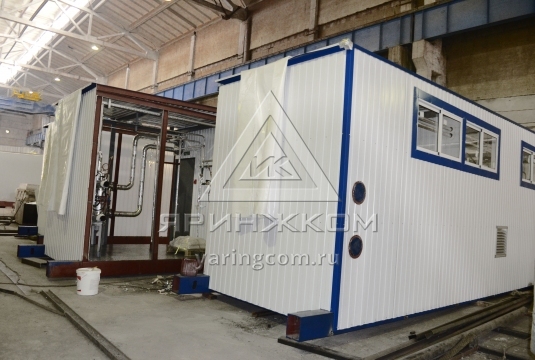

Блочно-модульная котельная установленной теплопроизводительностью 0,5 МВт

Назначение:отопление жилых домов
Место отгрузки:Тюменская область, Вагайский р-н, с. Тукуз
Дата отгрузки:Июль 2017

Характеристики

Количество блоков

3

Мощность

0,5 Мвт

Температурный график

95° - 70° С

Габариты (ДхШхВ)

10 х 3,4 х 3,5 м.

Топливо основное

твердое топливо (уголь)

Топливо резервное

нет

ГВС

нет

Дымовая труба

Дымовая труба ферменного типа с двумя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь, Н = 15 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль, включая операторскую, вспомогательные помещения в составе комнаты приема пищи, комнаты отдыха, раздевалки, санузла, душевой, комнаты хранения инвентаря и др. (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100 мм) габаритом (ДхШхВ): 10,0 х 3,4 х 3,5 м

(Здание котельной состоит из 3 блок-модулей)

Общий габарит котельной( ДхШхВ): 10,0 х 10,2 х 3,5 м

1 компл.

Тепломеханическое оборудование



2

Твердотопливный котел КВР 0,25 (250 кВт) с ручной подачей топлива, в комплекте с дымососом и золоуловителем, Барнаул, Россия

2

3

Бак расширительный котла, V=50 л.

2

4

Водоподготовительная установка

Приняты показатели исходной воды:

Жесткость: до 0,7 мг-экв/л

Содержание железа: до 0,3 мг/л

Уровень Ph: 7-11 Ед. рН

Содержание растворенного кислорода: до 0,05 мг/л

1

5

Насос сетевого контура G=18,2 м3/ч*, H=35 м.в.ст.*, «WILO», Германия

2 (1 резерв.)

6

Насос рециркуляции котла G=10,8 м3/ч*, H=8 м.в.ст.*, «WILO», Германия

2

7

Модуль регулирования расхода греющей среды (погодозависимое регулирование)

1

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

9

Линия подпитки в составе:

  • насос подпиточный – 2 шт. (1 резерв.)
  • комплект арматуры
  • автоматика

1 компл.

10

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование



11

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

12

Водяной калорифер

3

13

Вентилятор вытяжной 2

14

Дефлектор 1

Приборы КИПиА



15

Распределительный щит управления с элементами автоматики и управления

1 компл.

16

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

18

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

19

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета



20

Учет электроэнергии

1 компл.

21

Учет тепловой энергии (коммерческий)

1 компл.

22

Учет исходной воды

1 компл.

25

Дымовая труба ферменного типа с двумя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь, Н = 15 м.

1

29

Трубопроводы, теплоизоляция, крепления

1 компл.

30

Пакет рабочей документации на котельную

1 компл.

31

Паспорт

1
