ГлавнаяОбъекты → Блочно-модульная котельная установленной теплопроизводительностью 5,7 МВт

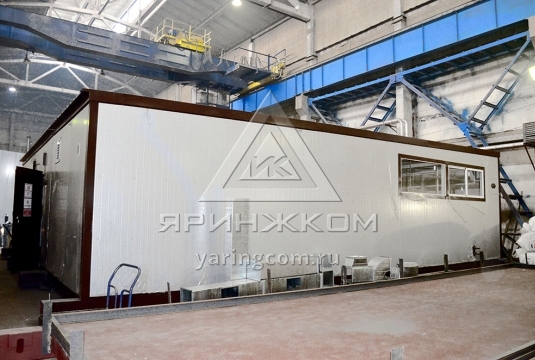

Блочно-модульная котельная установленной теплопроизводительностью 5,7 МВт

Назначение:теплоснабжение административных помещений
Место отгрузки:Республика Крым, г. Ялта
Дата отгрузки:Август 2017

Характеристики

Количество блоков

4

Мощность

5,7 Мвт

Температурный график

95° - 70° С

Габариты (ДхШхВ)

12 х 13,6 х 3,5 м.

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

Дымовая труба ферменная с тремя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота – 20 м. (лестница, светоограждение в комплекте).

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль, (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=50-100 мм).

Габариты котельной 12,0 х 13,6 х 3,5 м

1 компл.

Тепломеханическое оборудование



2

Стальной водогрейный котел Vitoplex 100 PV1 , теплопроизводительность 1 700 кВт, Виссманн, ГЕРМАНИЯ

1

3

Стальной водогрейный котел Vitoplex 100 PV1 , теплопроизводительность 2 000 кВт, Виссманн, ГЕРМАНИЯ

1

4

Стальной водогрейный котел Vitoplex 100 PV1 , теплопроизводительность 2 000 кВт, Виссманн, ГЕРМАНИЯ

1 (резерв.)

5

Бак расширительный котла

6

Водоподготовительная установка:
Содержание растворенного кислорода: до 0,05 мг/л.
Давление исходной воды 0,3 - 0,5 МПа

1

7

Насос рециркуляции котла G=17,2 м3/ч, H=5 м.в.ст. WILO/Grundfoss

1

8

Насос рециркуляции котла G=20,6 м3/ч, H=5 м.в.ст. WILO/Grundfoss

2

9

Насос котлового контура с устройством плавного пуска G=127,3 м3/ч, H=20 м.в.ст. WILO/Grundfoss

2 (1 резерв.)

10

Насос сетевого контура c функцией частотного регулирования G=127,3 м3/ч, H=60 м.в.ст. WILO/Grundfoss

(1 резерв.)
11

Частотный преобразователь насоса сетевого контура

2
12

Модуль регулирования расхода греющей среды

1
13

Теплообменник контура отопления, теплопроизводительность 3 700 кВт, производитель «Ридан», Россия.

1
14

Теплообменник контура отопления, теплопроизводительность 3 700 кВт, производитель «Ридан», Россия.

1 (резерв.)
15

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.
16

Горелка газ-дизель модуляционная «Weishaupt», Германия.

3
17

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.
18

Линия подачи жидкого топлива (комплект арматуры, трубопроводы, автоматика)

1 компл.
19

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование



20

Силовой щит ВРУ, приборы автоматики

1компл.

21

Щит насосного оборудования

1компл.

Отопление и вентиляция котельного зала

22

Водяной калорифер

3

23

Вентилятор вытяжной 4

24

Дефлектор 1

Приборы КИПиА



25

Распределительный щит управления с элементами автоматики и управления

1 компл.

26

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

27

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

28

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

29

Кабельная продукция, освещение (основное, аварийное, ремонтное)

1 компл.

Узлы учета



30

Учет электроэнергии

1 компл.

31

Учет тепловой энергии (коммерческий)

1 компл.

32

Учет исходной воды

1 компл.

33

Счетчик жидкого топлива

1 компл.

34

Дымовая труба ферменного типа с тремя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота – 20 м. (лестница, светоограждение в комплекте).

1

35

Одностенный резервуар для запаса дизельного топлива, объемом 25 м3. (размещение в пристроенном блоке запаса дизельного топлива)

1
36

Одностенный резервуар подземного исполнения для аварийного слива дизельного топлива, объемом 25 м3

1
37

Одностенная емкость для сбора проливов дизельного топлива с автозаправщика, объемом 5 м3

1

28

Трубопроводы, теплоизоляция, крепления

1 компл.

29

Пакет рабочей документации на котельную

1 компл.

30

Паспорт

1
