ГлавнаяОбъекты → Автоматизированная блочно-модульная водогрейная котельная

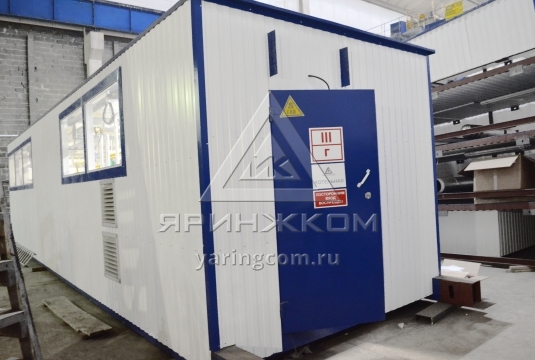

Автоматизированная блочно-модульная водогрейная котельная

Назначение:для выработки тепловой энергии в постоянном режиме для нужд систем отопления, вентиляции административных, бытовых и производственных помещений.
Место отгрузки:Ярославль
Дата отгрузки:Март 2017

Характеристики

Количество блоков

1

Мощность

1,5 Мвт

Температурный график

95° - 70° С

Габариты (ДхШхВ)

10 х 3 х 3,2 м.

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

Дымовая мачтового типа с двумя индивидуальными теплоизолированными газоходами, расположение – собственном основании, рабочая пов. – нерж. сталь, Øгазоходов=350 мм., Н=10 м.

Паспорт котельной

прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

Габаритные размеры (ДхШхВ): 11 х 3,2 х 3 м.

1 компл.

Тепломеханическое оборудование



2

Стальной водогрейный котел котел «REX 75» уст. мощность750 кВт, рабочая мощность 680 кВт, «ICI CALDAIE», Италия

2

3

Водоподготовительная установка

1

4

Мембранный расширительный бак (котловой), «Reflex N», V= 140 л.

2

5

Насос сетевой, Q= 51,6 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1резерв.)

6

Насос рециркуляционный, Q= 6,5 м3/ч., H=10 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

7

Насос подпиточный, Q= 0,7 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1резерв.)

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

компл.

Оборудование подачи и сжигания топлива



9

Горелка газовая прогрессивная BLU 1000.1 PR TL, Ecoflam, Италия

Газовая рампа GT-D2-MBDLE412-RP32-BLU/MULTI

Реле максимального давления газа KITPRES50, 2,5-50 mbar, 100-5800 кВт

Вставка антивибрационная RP32 -1''1/4 "

Шаровый кран отсечки газа RP 32 - 1" ¼

Датчик температуры воды 0-130°C

1 компл.

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.
11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование



12

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

13

Водяной калорифер

1

14

Вентилятор вытяжной 1

Приборы КИПиА



15

Распределительный щит управления с элементами автоматики и управления

1 компл.

16

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

18

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета



27

Учет электроэнергии

1

28

Учет исходной воды

1

30

Поагрегатный (технологический) учет газа

2

32

Дымовая труба мачтового типа с двумя индивидуальными теплоизолированными газоходами, расположение – собственном основании, рабочая пов. – нерж. сталь, Øгазоходов=350 мм., Н=10 м.

1

29

Трубопроводы, теплоизоляция, крепления

1 компл.

30

Пакет рабочей документации на котельную

1 компл.

31

Паспорт

1
