ГлавнаяОбъекты → Стальная самонесущая дымовая труба (о. Пусунсаари)

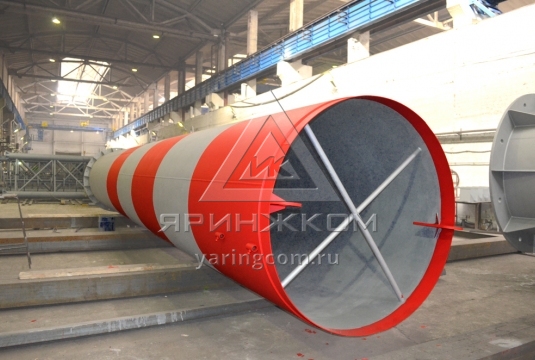

Стальная самонесущая дымовая труба (о. Пусунсаари)

Назначение:Для удаления продуктов сгорания коро-древесных отходов при работе корьевого котла
Место отгрузки:Республика Карелия, г. Питкяранта, остров Пусунсаари
Дата отгрузки:Апрель 2017

Характеристики

Высота

24,2 м

Количество газоотводящих стволов

1

Диаметр газоотводящих стволов

1820 мм

Строение газоотводящих стволов

-

Утеплитель

-

Рабочая поверхность

Сталь марки Ст3

Покрывной слой газохода

-

Опорные конструкции

-

Молниеприёмник

В комплекте

Паспорт дымовой трубы

1 экз., прилагается

Дополнительно

  1. Окраска внутренней и наружной поверхности ствола дымовой трубы – эмаль КО-870
  2. Предусмотреть подвод дымовых газов к Дымовой трубе с помощью конструкции, имеющую конфигурацию:

– горизонтальный участок условным диаметром 1800 мм протяженностью не более 9 п.м.

– вертикальный участок условным диаметром 1200 мм протяженностью не более 4,5 п.м.

  1. Назначение – удаление продуктов сгорания коро-древесных отходов при работе корьевого котла;
  2. Вид используемого топлива котельной – коро-древесные отходы с добавлением КОС не менее 10%;
  3. Максимальная температура продуктов сгорания на выходе из котла –  не более 160 ºС.

Услуги

Изготовление

Основное оборудование

Наименование

Количество

Комплектация

Стальная самонесущая дымовая труба «ТДСС-1820-24,2м5в»

1







  1. Труба стальная Øвн=1820 мм в комплекте ребрами и опорной пластиной, L= 24 200 мм;
  2. Конденсатоотводчик в сборе– 1 шт.
  3. Ревизия в сборе– 1 шт.
  4. Лестница для обслуживания ревизии – 1 шт.
  5. Молниеприемник – 1 шт.
  6. Горизонтальный участок Øвн=1800, L=9 000 мм – 1 компл.
  7. Вертикальный участок Øвн=1200, L=4  500 мм – 1 компл.
  8. Анкерная корзина – 1 шт.
  9. Комплект документации (1 экз. - в электронном виде в формате *pdf, 2 экз. – в печатном виде):

- раздел КМ1 «Конструкции металлические Дымовой трубы»,

- раздел КЖ «Конструкции железобетонные»,

- пояснительная записка

Паспорт дымовой трубы – 1 экз.
