ГлавнаяОбъекты → Блочно-модульная водогрейная котельная установленной теплопроизводительностью 2,24 МВт

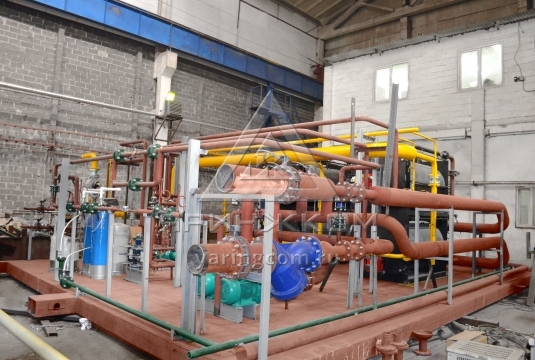

Блочно-модульная водогрейная котельная установленной теплопроизводительностью 2,24 МВт

Назначение:для нужд систем отопления административных, бытовых и производственных помещений
Место отгрузки:Московская область
Дата отгрузки:Март 2017

Характеристики

Количество блоков

1

Мощность

2,55 Мвт

Температурный график

 95° - 70° С

Габариты (ДхШхВ)

9 х 6,8 х 3 м

Топливо основное

Природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Дымовая труба стальная, Н=6 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Рама котельной (металлоконструкция с ограждениями). Габариты рамы 9х6,8х3м

1

Тепломеханическое оборудование



2

Стальной водогрейный котел Duomax NC1240, теплопроизводительность 1 240кВт, Ecoflam, ИТАЛИЯ

2

3

Стальной водогрейный котел Ecomax NC 70, теплопроизводительность 70 кВт, Ecoflam, ИТАЛИЯ

1

4

Бак расширительный котла Reflex, Германия

3

5

Водоподготовительная установка, Водэко, Россия

1

6

Насос сетевого контура G=88 м3/ч, H=40 м.в.ст. WILO, Германия

2 (1 резерв.)

7

Насос рециркуляции котла G=13 м3/ч, H=10 м.в.ст. WILO, Германия

2

8

Насос рециркуляции котла G=0,8 м3/ч, H=10 м.в.ст. WILO, Германия

1

9

Насос сетевой контура ГВС G=0,8 м3/ч, H=32 м.в.ст. WILO, Германия

2 (1 резерв.)

10

Насос лето ГВС (котловой) G=2,2 м3/ч, H=20 м.в.ст. WILO, Германия

2 (1 резерв.)

11

Теплообменник пластинчатый контура ГВС Q = 35 кВт, Ридан, Россия

2

12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива



13

Газовая двухступенчая горелка BLU1000.1PABTLMET Ecoflam, Италия

4

14

Газовая двухступенчатая горелка MaxGas 120 LNPABTLGN Ecoflam, Италия

1

15

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

Электрооборудование



16

Силовой щит ВРУ, приборы автоматики

1компл.

Приборы КИПиА



17

Распределительный щит управления с элементами автоматики и управления

1 компл.

18

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

19

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения по средствам GSM канала

1 компл.

20

Кабельная продукция

1 компл.

Узлы учета



21

Учет электроэнергии

1

22

Учет исходной воды

1

23

Учет тепловой энергии (Технологический)

1
24 Поагрегатный (технологический) учет газа 5
25 Измерительно-вычислительный комплекс газа СГ-ЭКВЗ 1

27

Дымовая труба стальная, Н=6 м

3

28

Трубопроводы, теплоизоляция, крепления

1 компл.
29

Паспорт

1
