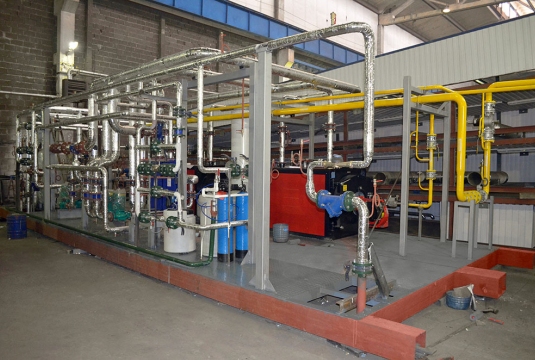

ГлавнаяОбъекты → Каркасная котельная
Назначение:для выработки тепловой энергии в постоянном режиме для нужд систем отопления административных, бытовых и производственных помещений.
Место отгрузки:г. Великий Новгород
Дата отгрузки:Январь 2017

Характеристики

Количество блоков

1

Мощность

1,24 Мвт

Температурный график

95° - 70° С

Габариты (ДхШ)

12 х 3,2 м

Топливо основное

Природный газ

Топливо резервное

нет

ГВС

да

Дымовая труба

Дымовая труба фасадного типа с двумя индивидуальными теплоизолированными газоходами, раб. пов. – нерж. сталь, Н = 16 м (горизонтальные участки не более 5 м)

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Рама котельной

Габариты рамы (ДхШ): 12 х 3,2 м.

1

Тепломеханическое оборудование



2

Стальной водогрейный котел «REX 62» с термостатной панелью управления, (620 кВт), «ICI CALDAIE», ИТАЛИЯ

2

3

Водоподготовительная установка (Комплексон 6).

Приняты показатели исходной воды:

Жесткость: до 0,7 мг-экв/л

Содержание железа: до 0,3 мг/л

Уровень Ph: 7-11 Ед. рН

Содержание растворенного кислорода: до 0,05 мг/л.

2

4

Мембранный расширительный бак (котловой), V = 80 л., «Reflex», Россия

2

5

Мембранный расширительный бак (сетевой), V = 600 л., «Reflex», Россия

1

6

Насос сетевого контура G=54 м3/ч, H=35 м.в.ст., «Wilo», Германия

2

(1резерв.)

7

Насос рециркуляции котла G=27 м3/ч*, H=20 м.в.ст.*, «Wilo», Германия

2

8

Насос контура ГВС G=8 м3/ч*, H=32 м.в.ст.*, «Wilo», Германия

2

(1резерв.)

9

Насос контура ГВС (ЛЕТО) G=14 м3/ч*, H=20 м.в.ст.*, «Wilo», Германия

2

(1резерв.)

10

Модуль регулирования расхода греющей среды

1

11

Комплект арматуры контура ГВС

1компл.

12

Теплообменник контура ГВС (Q = 240 кВт), производитель «Ридан», Россия

2

13

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива



15

Горелка блочная газовая «BLU 1000.1 PR LN TL» (280-875 кВт) фирмы «ECOFLAM», Италия.

2

16

Газовая рампа Dungs MB-DLE 415 1" 1/2

  • реле минимального давления газа
  • фильтр газа
  • стабилизатор давления газа
  • сдвоенные клапана

Давление природного газа: 30-360 мбар

2

17

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

Электрооборудование



20

Силовой щит ВРУ, приборы автоматики

1компл.

Приборы КИПиА



23

Распределительный щит управления с элементами автоматики и управления

1компл.

24

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

25

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

26

Кабельная продукция

1 компл.

Узлы учета



29

Учет тепловой энергии (коммерческий)

1компл.

30

Измерительно-вычислительный комплекс газа

1компл.

31

Поагрегатный учет расхода газа (технологический)

1компл.

31

Учет электроэнергии

1

32

Учет исходной воды

1

33

Дымовая труба фасадного типа с двумя индивидуальными теплоизолированными газоходами, раб. пов. – нерж. сталь, Н = 16 м (горизонтальные участки не более 5 м)

1компл.
36

Паспорт

1
