ГлавнаяОбъекты → Блочно-модульная водогрейная котельная общей мощностью 0,8 МВт с контуром горячего водоснабжения

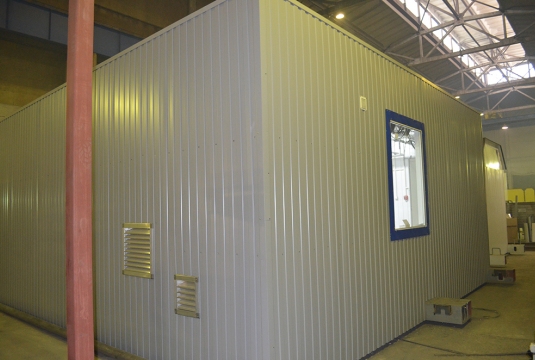

Блочно-модульная водогрейная котельная общей мощностью 0,8 МВт с контуром горячего водоснабжения

Назначение:для теплоснабжения и ГВС детско-юношес-кого спортивного комплекса с ледовой ареной.
Место отгрузки:Московская область
Дата отгрузки:Август 2016

Характеристики

Количество блоков

1

Мощность

0,8 Мвт

Температурный график

 95° - 70° С

Габариты (ДхШхВ)

6,8 х 5 х 3 м

Топливо основное

Природный газ

Топливо резервное

нет

ГВС

да

Дымовая труба

Дымовая труба стальная, Н=15 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 6,8 х 5 х 3 м.

1

Тепломеханическое оборудование



2

Стальной водогрейный котел «REX 40» 400 кВт, «ICI CALDAIE», Италия

2

3

Расширительный мембранный бак котла, V=80 л.

2

4

Водоподготовительная установка

1

5

Насос сетевой, G= 28 м3/ч., H=35 м.в.ст., Германия (WILO)

2

(1резерв.)

6

Насос рециркуляции котла, G= 4 м3/ч., H=10 м.в.ст., Германия (WILO)

2

7

Насос контура ГВС, G= 2 м3/ч., H=32 м.в.ст., Германия (WILO)

2

(1резерв.)

8

Насос контура ГВС (Летний режим), G= 4 м3/ч., H=10 м.в.ст., Германия (WILO)

2

(1резерв.)

9

Теплообменник контура ГВС пластинчатый «Ридан», Q=70 кВт

2
10

Комплект арматуры контура ГВС

1компл.

11

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива



12

Горелка газовая «MG550 M.PR.S.RU.A.7.32», «CIB UNIGAS», Италия

2

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование



15

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

16

Водяной калорифер

1

17

Вентилятор вытяжной 1

Приборы КИПиА



18

Распределительный щит управления с элементами автоматики и управления

1

19

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

20

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета



22

Учет электроэнергии

1

23

Учет исходной воды

1

26

Дымовая труба стальная, Н=15 м.

1

34

Трубопроводы, теплоизоляция, крепления

1 компл.

35

Пакет рабочей документации на котельную

1 компл.

36

Паспорт

1
