ГлавнаяОбъекты → Блочно-модульная водогрейная котельная установленной теплопроизводительностью 2,24 МВт

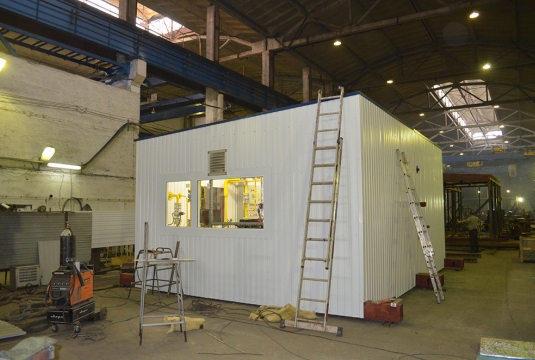

Блочно-модульная водогрейная котельная установленной теплопроизводительностью 2,24 МВт

Назначение:для нужд систем отопления административных, бытовых и производственных помещений.
Место отгрузки:Московская область
Дата отгрузки:Август 2016

Характеристики

Количество блоков

2

Мощность

2,24 Мвт

Температурный график

 95° - 70° С

Габариты (ДхШхВ)

12 х 6,4 х 3,4 м

Топливо основное

Природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Дымовая труба ферменного типа с 4-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н= 12 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 12 х 3,4 х 3,5 м

1

Тепломеханическое оборудование



2

Стальной водогрейный котел «SK755-730» 730 кВт, «BUDERUS»

2

3

Расширительный мембранный бак котла, V=140 л.

2

4

Водоподготовительная установка

Приняты показатели исходной воды:

Жесткость: до 0,7 мг-экв/л

Содержание железа: до 0,3 мг/л

Уровень Ph: 7-11 Ед. рН

Содержание растворенного кислорода: до 0,05 мг/л.

Давление исходной воды 0,4 - 0,6 МПа

1

5

Насос сетевой, G= 51 м3/ч., H=35 м.в.ст., Германия (WILO)

2

(1резерв.)

6

Насос рециркуляции котла, G= 8 м3/ч., H=10 м.в.ст., Германия (WILO)

2

7

Насос подпиточный, G= 0,7 м3/ч., H=10 м.в.ст., Германия (WILO)

2

(1резерв.)

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

9

Комплект погодозависимой автоматики

1компл.

Оборудование подачи и сжигания топлива



10

Горелка газовая двухступенчатая «BLU 1000.1 PAB TL», «Ecoflam», Италия

1

11

Горелка комбинированная «MULTICALOR 100 TL» двухступенчатая, «Ecoflam», Италия

1

12

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

13

Линия подачи дизельного топлива

1компл.
14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Линия редуцирования газа



15

Газорегуляторный пункт с двумя линиями редуцирования (основная/резервная)

1

Электрооборудование



16

Водяной калорифер

1

17

Вентилятор вытяжной

1

Приборы КИПиА



18

Распределительный щит управления с элементами автоматики и управления

1

19

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

20

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета



22

Учет дизельного топлива

2

23

Поагрегатный учет расхода газа

2

24

Учет электроэнергии

1

25

Учет исходной воды

1

26

Дымовая труба ферменного типа, с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=12 м.

1

34

Трубопроводы, теплоизоляция, крепления

1 компл.

35

Пакет рабочей документации на котельную

1 компл.

36

Паспорт

1
