Воздухозаборные трубы для котельных: назначение, конструкция и особенности применения

16 января 2026

Что такое воздухозаборная труба и зачем она нужна

Воздухозаборная труба представляет собой вертикальную металлическую конструкцию башенного типа. В отличие от дымовых труб, которые отводят продукты сгорания в атмосферу, воздухозаборные работают в обратном направлении — обеспечивают приток свежего воздуха.

Главная задача таких конструкций — гарантировать поступление воздуха, свободного от пыли, токсичных газов и других примесей. Именно поэтому воздухозаборные устройства размещают на значительной высоте от уровня земли, как правило, не менее двух метров, а в промышленных условиях — существенно выше. Высота позволяет забирать воздух из зоны, где отсутствуют приземные загрязнения, технологические выбросы и пылевые взвеси.

Области применения воздухозаборных труб

Воздухозаборные трубы широко используются в различных отраслях промышленности. Прежде всего, это объекты теплоэнергетики — котельные установки на газовом, жидком и твёрдом топливе, где требуется организованная подача воздуха для процессов горения. Кроме того, такие конструкции применяются в системах приточной вентиляции производственных цехов, складских помещений и административных зданий.

Отдельного внимания заслуживает использование воздухозаборных труб на нефтегазовых месторождениях и объектах нефтепереработки. В условиях повышенной загазованности территории забор воздуха с большой высоты становится критически важным для безопасной эксплуатации котельного оборудования. Также воздухозаборные системы востребованы в теплообменных установках и системах пожаротушения, где качество подаваемого воздуха напрямую влияет на работоспособность оборудования.

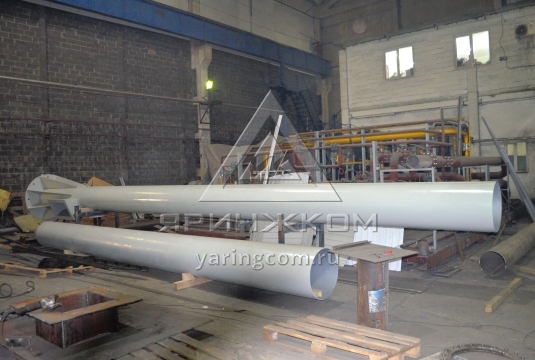

Конструктивные особенности воздухозаборных труб

Современные воздухозаборные трубы изготавливаются преимущественно из углеродистой стали. Наиболее распространённым материалом является сталь марки Ст3 с классом прочности С245 по ГОСТ 27772-2015. Этот материал обеспечивает необходимую прочность конструкции при умеренной стоимости и хорошей свариваемости, что важно при заводском изготовлении и монтаже.

Типовые параметры воздухозаборных труб варьируются в широких пределах:

• Внутренний диаметр составляет от 400 до 1600 мм в зависимости от требуемой производительности системы.
• Высота конструкций находится в диапазоне от 15 до 30 метров, хотя для специальных условий эксплуатации могут изготавливаться трубы других размеров.

Для обеспечения устойчивости конструкции к ветровым и сейсмическим нагрузкам воздухозаборные трубы оснащаются ребрами жесткости и усиленными опорными конструкциями. Крепление к фундаменту осуществляется через анкерную корзину — специальный элемент, обеспечивающий надежную фиксацию и равномерное распределение нагрузок на основание.

Поскольку воздухозаборные трубы эксплуатируются на открытом воздухе, особое внимание уделяется их защите от коррозии. Наружная поверхность покрывается многослойными лакокрасочными системами, устойчивыми к ультрафиолетовому излучению, перепадам температур и атмосферным осадкам.

В качестве примера можно привести систему покрытия, применяемую на производстве «Яринжком»: грунт Jotamastic 87 толщиной 130 мкм в сочетании с финишным покрытием Hardtop XP толщиной 50 мкм. Такая комбинация обеспечивает защиту металла на срок не менее 15–20 лет при соблюдении условий эксплуатации. Цветовое решение выбирается в соответствии с требованиями заказчика, при этом наиболее востребованным является серый цвет RAL 7038, гармонично вписывающийся в промышленный ландшафт.

Схемы расположения и варианты монтажа

Существует несколько типовых схем размещения воздухозаборных труб.

• Первая предполагает установку вне промышленного здания на отдельном фундаменте. Это классическое решение для котельных, размещенных в отдельно стоящих зданиях или модульных блоках.
• Вторая схема — размещение внутри производственного здания без опирания на покрытие, когда труба проходит сквозь кровлю, но вся нагрузка передается на собственный фундамент.
• Третья также предусматривает размещение внутри здания, но с опиранием на покрытие для восприятия горизонтальных ветровых нагрузок.

Выбор схемы зависит от архитектурно-планировочных решений объекта, особенностей технологического процесса и климатических условий региона строительства. При проектировании учитываются ветровые и снеговые нагрузки, сейсмичность района, а также требования по минимальной высоте воздухозабора над уровнем земли и относительно источников возможного загрязнения воздуха.

Комплектация и дополнительное оснащение

Комплект поставки воздухозаборной трубы включает не только сам газоотводящий ствол, но и ряд вспомогательных элементов. Обязательным компонентом является молниеприемник, обеспечивающий защиту конструкции от прямых ударов молнии. Для доступа к верхней части трубы при проведении осмотров и технического обслуживания предусматриваются ревизионные люки.

Анкерная корзина, входящая в комплект, представляет собой закладную деталь для устройства железобетонного фундамента. Она обеспечивает надежное соединение металлической конструкции трубы с бетонным основанием и рассчитывается на восприятие всех действующих нагрузок. К каждому изделию прилагается комплект технической документации, включающий разделы КМ (конструкции металлические), КЖИ (конструкции железобетонные), пояснительную записку и паспорт изделия.

Нормативные требования и маркировка

Проектирование и изготовление воздухозаборных труб ведется в соответствии с действующими нормативными документами. Основой служат типовые альбомы Т-ОВ-03, регламентирующие конструктивные решения для труб различных типоразмеров. Маркировка изделий включает обозначение внутреннего диаметра, высоты, варианта нагрузок, схемы расположения и температурного режима эксплуатации.

На самой трубе в обязательном порядке указывается направление воздушного потока при помощи стрелок. Это особенно важно при монтаже и последующей эксплуатации, поскольку позволяет персоналу быстро идентифицировать назначение конструкции и направление движения воздуха в системе.

Правильный выбор конструкции, грамотное проектирование с учетом всех действующих нагрузок и условий эксплуатации, а также качественное изготовление гарантируют надежную работу системы воздухоснабжения на протяжении всего срока службы оборудования.

Компания «Яринжком» обладает многолетним опытом проектирования, изготовления и монтажа воздухозаборных труб различных типоразмеров. Собственное производство позволяет реализовывать как типовые, так и индивидуальные проекты с учётом специфических требований заказчика. Для получения консультации по подбору воздухозаборной трубы для вашего объекта, звоните 8 800 333-99-01.
