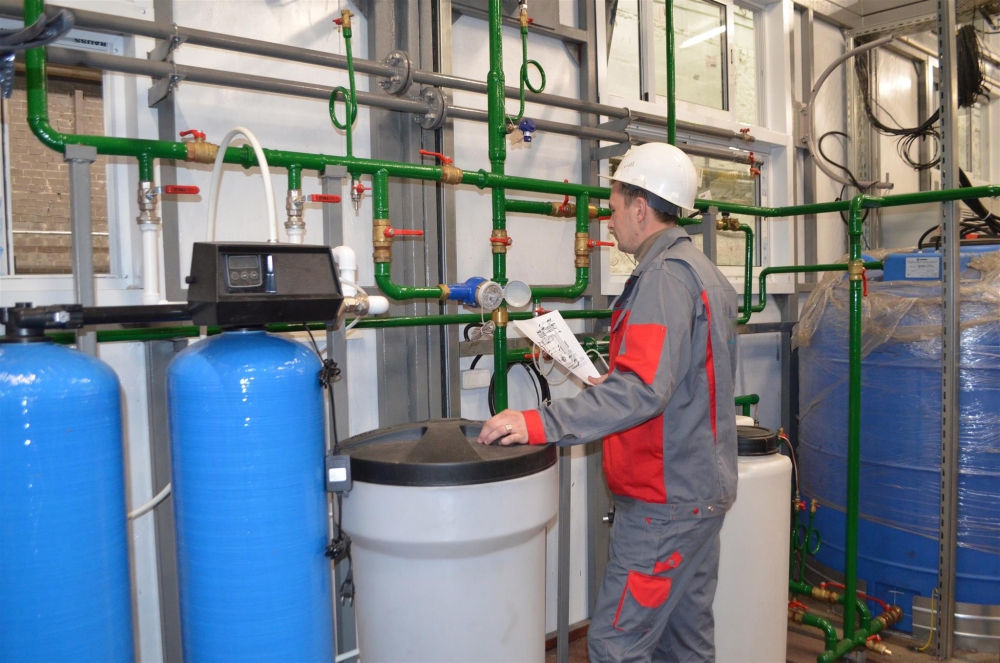

Теплотехнический контроль в котельных: назначение, задачи и порядок применения

10 июня 2026

Эффективная работа котельного оборудования напрямую зависит от точности настройки технологических процессов и своевременного выявления отклонений в их работе. Для решения этих задач на предприятиях теплоснабжения применяется система теплотехнического контроля (ТТК).

В статье подробнее расскажем о целях, задачах и практических аспектах ее организации в современных котельных.

Понятие и назначение теплотехнического контроля

Это комплекс организационных и технических мероприятий, направленных на получение достоверной информации о режиме работы оборудования, качестве протекающих в нём процессов и состоянии вспомогательных систем.

Основное назначение ТТК заключается в обеспечении:

• безопасной эксплуатации котлов и вспомогательного оборудования;
• экономичного расходования топлива, воды и электроэнергии;
• соблюдения проектных параметров теплоносителя;
• своевременного выявления неисправностей и отклонений от нормального режима работы;
• принятия обоснованных решений при проведении наладочных и ремонтных работ.

Организация теплотехнического контроля на предприятиях теплоснабжения регламентируется правилами технической эксплуатации установок, отраслевыми руководствами по наладке котельного оборудования, сводами правил по проектированию котельных, ГОСТами на средства измерений и методики теплотехнических испытаний.

Соблюдение требований указанных документов является обязательным как для эксплуатирующих организаций, так и для проектных и монтажных компаний.

Основные задачи теплотехнического контроля

В число ключевых задач, решаемых посредством системы ТТК, входят:

• Оценка полноты сгорания топлива, поддержание оптимального коэффициента расхода воздуха, предотвращение химического и механического недожога.
• Мониторинг температурных режимов на поверхностях нагрева, выявление загрязнений и отложений, снижающих интенсивность теплопередачи.
• Отслеживание параметров сетевой и питательной воды, давления, расхода теплоносителя, качества водоподготовки.
• Измерение разрежения в топке и газоходах, давления воздуха, температуры уходящих газов.
• Коммерческий и технический учет расхода топлива, воды, электроэнергии, пара и горячей воды.
• Расчет фактического коэффициента полезного действия, удельных расходов топлива и собственных нужд.

Виды теплотехнического контроля

Эксплуатационный (постоянный)

Осуществляется непрерывно в процессе работы котельной с помощью стационарных контрольно-измерительных приборов и автоматизированных систем управления. Результаты отображаются на мнемосхемах и мониторах операторов, а критические отклонения фиксируются системами аварийной сигнализации и защиты.

Периодический

Проводится в установленные сроки с использованием переносной измерительной аппаратуры. Включает испытания котлов для определения фактического КПД, проверку равномерности распределения теплоносителя по поверхностям нагрева, обследование изоляции трубопроводов и оборудования,

оценку работы вспомогательных систем.

Режимно-наладочные испытания

Выполняются при вводе оборудования в эксплуатацию, после капитального ремонта, а также при изменении вида топлива или существенном изменении тепловой нагрузки. По результатам испытаний определяются оптимальные режимные карты и уточняются настройки систем автоматического регулирования.

Контролируемые параметры при ТТК

Перечень параметров, подлежащих контролю, определяется типом и мощностью оборудования, видом используемого топлива и схемой котельной. К основным контролируемым величинам относятся:

• температура теплоносителя на входе и выходе из котла;
• температура питательной и подпиточной воды;
• температура уходящих газов за каждым ходом котла и за экономайзером;
• давление пара, воды, воздуха, газа, мазута в характерных точках тракта;
• разрежение в топке и газоходах;
• расход топлива, воды, пара, воздуха;
• уровень воды в барабане котла (для паровых котлов);
• содержание кислорода, угарного и углекислого газов в продуктах сгорания;
• температура наружного воздуха и воды в подающем и обратном трубопроводах тепловой сети.

Особенности ТТК в блочно-модульных котельных

Данные установки поставляются в состоянии полной заводской готовности и обладают рядом особенностей, которые необходимо учитывать при организации теплотехнического контроля:

• Компактность компоновки. Плотное размещение оборудования в блок-контейнере требует тщательного выбора мест установки датчиков с учетом взаимного влияния и удобства обслуживания.

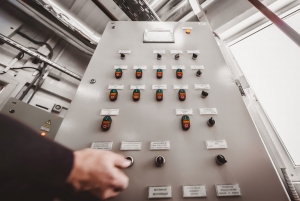

• Высокий уровень заводской автоматизации. Современные блочные котельные оснащаются интегрированными щитами управления, в которых функции ТТК реализованы на уровне базовой комплектации.
• Удаленный мониторинг. Наличие телеметрических модулей позволяет передавать данные о работе котельной на диспетчерский пункт предприятия-заказчика, что особенно актуально для объектов, эксплуатируемых в режиме необслуживаемых.
• Унификация измерительных точек. Типовые проектные решения обеспечивают единообразие расположения приборов контроля, что упрощает эксплуатацию и подготовку персонала.

Роль ТТК в повышении экономичности котельной

Практика эксплуатации показывает, что систематическое проведение теплотехнического контроля позволяет:

• снизить расход топлива за счет поддержания оптимального соотношения «топливо — воздух» и предотвращения работы с избыточным коэффициентом расхода воздуха;

• сократить собственные нужды котельной на электроэнергию и воду путем своевременного выявления неоптимальных режимов работы насосов и вентиляторов;

• увеличить межремонтные интервалы за счет раннего обнаружения загрязнений поверхностей нагрева и других дефектов;

• обеспечить равномерное распределение тепловой нагрузки между котлоагрегатами, что повышает общий КПД.

Таким образом, затраты на организацию и поддержание системы ТТК многократно окупаются за счет экономии топливно-энергетических ресурсов и снижения эксплуатационных расходов.

Специалисты АО «Яринжком» при проектировании и изготовлении котельных предусматривают полный комплект средств теплотехнического контроля, соответствующий требованиям действующих нормативных документов.

Поставляемое оборудование оснащается современными системами автоматики и диспетчеризации, что позволяет заказчику оперативно контролировать режимы работы и принимать обоснованные решения по оптимизации эксплуатации. Оставить заявку на проектирование и изготовление блочно-модульных, каркасных, мобильных, стационарных и других типов установок можно по телефону 8 800 333-99-01 или электронной почте manager9@yaringcom.ru.
