Анкерная корзина дымовой трубы: устройство, функции и виды

17 сентября 2025

Одним из ключевых элементов конструкции, который обеспечивает стабильность и долговечность дымовых труб, является анкерная корзина. Она играет важную роль в распределении нагрузок и обеспечении целостности всего сооружения.

Что такое анкерные корзины дымовых труб

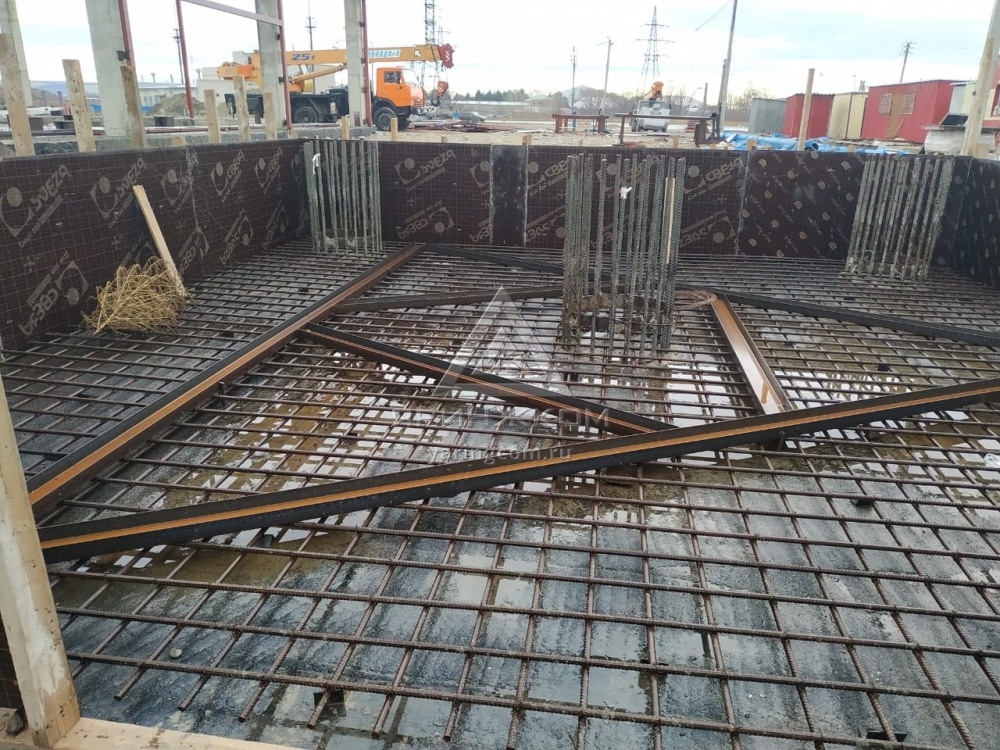

Анкерные корзины представляет собой специализированную металлическую конструкцию, которую монтируют в основании дымохода для надежного крепления его к фундаменту. Такое инженерное решение обеспечивает равномерное распределение вертикальных и горизонтальных нагрузок от веса конструкции, ветрового давления и температурных деформаций.

Конструктивно корзины состоят из системы металлических элементов, включающих анкерные болты, распределительные балки, опорные плиты и соединительные детали.

Основные функции анкерной корзины

Анкерная корзина промышленного дымохода выполняет следующие функции:

• равномерное распределение нагрузок — главное назначение данной конструкции. Высотные трубы создают значительные вертикальные нагрузки от собственного веса, которые могут достигать сотен тонн. Без правильного распределения они могут привести к неравномерной осадке фундамента и появлению трещин в основании.

• Дымовые трубы подвергаются значительным ветровым нагрузкам, особенно в верхней части конструкции. Анкерная корзина обеспечивает надежное восприятие горизонтальных усилий и моментов опрокидывания, передавая их через систему анкерных болтов непосредственно в фундамент.

• Компенсация температурных деформаций. В процессе эксплуатации дымовые трубы подвергаются значительным температурным воздействиям. Корзина позволяет компенсировать температурные расширения и сжатия металлических элементов, предотвращая возникновение дополнительных напряжений в конструкции.

Конструктивные особенности анкерных корзин дымоходов

Базовые элементы конструкции

Включают в себя несколько основных компонентов:

• Анкерные болты представляют собой высокопрочные стержни, заглубляемые в фундамент на расчетную глубину. Количество и диаметр болтов определяется проектными нагрузками и может варьироваться от 12 до 48 штук для промышленных дымовых труб.

• Опорное кольцо или опорная плита служит основанием для установки нижней части дымовой трубы. Этот элемент изготавливается из листовой стали толщиной от 20 до 60 мм и обеспечивает равномерную передачу нагрузок на систему анкерных болтов.

• Распределительные балки или ребра жесткости соединяют анкерные болты с опорным кольцом, создавая единую пространственную систему. Эти элементы обеспечивают необходимую жесткость конструкции и предотвращают локальные деформации.

Материалы и защитные покрытия

Все элементы анкерного фундамента изготавливаются из конструкционной стали марок С235, С255 или С275 в соответствии с требованиями нормативной документации. Для защиты от коррозии применяются различные типы покрытий: горячее цинкование, эпоксидные покрытия или специальные антикоррозионные краски.

Анкерные болты часто изготавливаются из легированных сталей повышенной прочности, что позволяет уменьшить их количество и габариты при сохранении необходимой несущей способности.

Виды анкерных корзин

Тип анкерных корзин определяется способом крепления к фундаменту, конструктивным исполнением и особенностями монтажа.

По типу крепления к фундаменту

• Болтовые являются наиболее распространенными для промышленных дымовых труб. Здесь используется система анкерных болтов, заглубляемых в бетонный фундамент. Преимущества данного типа конструкции — относительная простота установки и возможность демонтажа при необходимости.

• Сварные применяются в случаях, когда требуется особенно высокая надежность соединения. В данном типе корзин металлические элементы привариваются к закладным деталям фундамента. Такое решение обеспечивает максимальную жесткость соединения, но исключает возможность демонтажа.

• Комбинированные системысочетают элементы болтового и сварного крепления, что позволяет оптимизировать конструкцию под конкретные условия эксплуатации.

По конструктивному исполнению

По конструктивному исполнению анкерные корзины делятся на:

• Кольцевые. Представляют собой замкнутое кольцо с равномерно распределенными болтами. Такая конструкция оптимальна для круглых дымовых труб и обеспечивает симметричное распределение нагрузок.

• Многоугольные. Применяются для труб нестандартного сечения или в случаях, когда требуется особое расположение анкерных точек. Количество углов может варьироваться от 6 до 16 в зависимости от проектных требований.

• Радиальные. Характеризуются расположением анкерных элементов по радиальным направлениям от центра конструкции. Такое решение эффективно для особо тяжелых дымовых труб большого диаметра.

По способу монтажа

Различают сборные, блочные и модульные конструкции.

• Сборные поставляются отдельными элементами, которые собираются непосредственно на строительной площадке. Это решение удобно для транспортировки и позволяет адаптировать конструкцию к реальным условиям фундамента.

• Блочные представляют собой укрупненные узлы, которые изготавливаются в заводских условиях. Такой подход обеспечивает высокое качество сборки, но требует использования грузоподъемной техники большой мощности.

• Модульные позволяют адаптировать стандартные элементы под различные размеры дымовых труб, что снижает стоимость изготовления и сокращает сроки поставки.

Выбор оптимального типа анкерной корзины должен осуществляться на основе комплексного анализа проектных условий, включая характеристики дымовой трубы, условия эксплуатации, климатические факторы и экономические соображения. Только такой подход обеспечит создание надежной и экономически эффективной конструкции.
