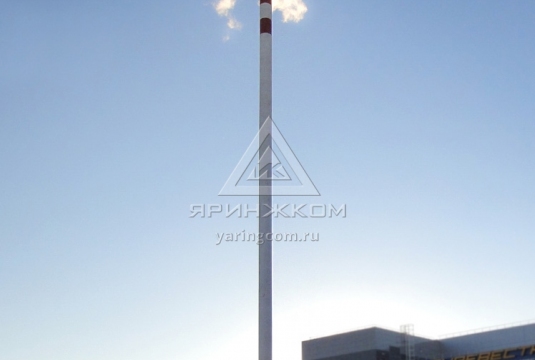

Типовое решение стальной самонесущей дымовой трубы высотой 34 метра Ду 1020 мм

Быстрое и экономичное решение
для отвода дымовых газов и продуктов сгорания от установок
Простота монтажа, удобство доставки
оптимальные габариты для транспортировки
Дополнительно может быть оснащена
Лестницы и площадки обслуживания; Комплект светоограждения; Горизонтальные участки газоходов; Раздел проекта «ЭМ» (Электромеханический), «КЖ» (Конструкции Железобетонные), «КМ2» (Конструкции Металлические горизонтальных участков», «АР» (Аэродинамический расчет)

Характеристики

Тип дымовой трубы

Стальная самонесущая дымовая труба

Высота

34 м

Количество газоотводящих стволов

1

Диаметр газоотводящих стволов

1020

мм

Утеплитель

Не предусмотренно

Материал

сталь марки  Ст3,

Окраска наружной поверхности ствола

Грунт-эмаль КО 870, 2 слоя

 Габаритные размеры

соответствуют габаритам железнодорожных полувагонов и еврофур

Срок изготовления

до 35 календарных дней

Документы

паспорт дымовой трубы, проект, СРО на проектирование, СРО на строительство, Сертификат на дымовую трубу, заключение

Основное оборудование

Наименование

Кол-во

Оборудование

1.1

Труба стальная Øвн=1020 мм, L=26 000 мм; в комплект с ребрами жесткости и оперативной пластиной

1 комплект

1.2

Ревизия в сборе

1 шт

1.3

Кондексадоотводчик в сборе

1 шт

1.4

Молниеприемник

1 шт

Документация

2.1

Пакет документации на дымовую трубу (проект часть «КМ» (Конструкции Металлические), «ПЗ» (Пояснительная записка))

1 комплект

2.2

Паспорт дымовой трубы

1 комплект



Сопроводительная документация на примененное оборудование, материалы, комплектующие и пр.

1 комплект

Прочее

3.1

Упаковка готовых изделий

1 комплект

Цена: 1 120 000

Дополнительное оборудование

Наименование

Кол-во

Цена

Оборудование

1.1

Лестницы и площадки обслуживания

1 комплект

140 000

1.2

Комплект светоограждения

1 комплект

70000

1.4

Анкерный блок

1 комплект

50000

1.5

Утепление

1 комплект

280 000

Документация

2.1

Раздел проекта «ЭМ» (Электромеханический)

1 комплект



2.2

Раздел проекта «КЖ» (Конструкции Железобетонные)

1 комплект



2.3

Раздел проекта «КМ2» (Конструкции Металлические горизонтальных участков»

1 комплект



2.4

Раздел проекта «АР» (Аэродинамический расчет)

1 комплект
