ГлавнаяПродукцияДымовые трубы → Дымовые трубы на растяжках

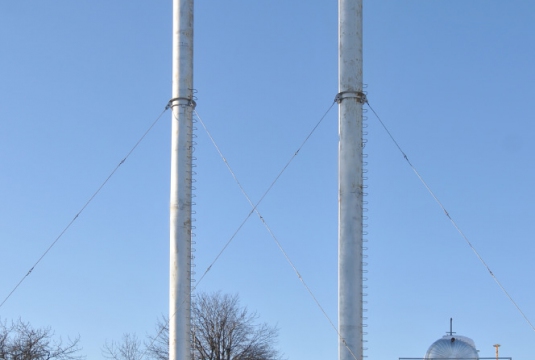

– это металлическая одноствольная дымовая труба, отводящая дымовые и переработанные газы от разных видов промышленного оборудования. Такая дымовая труба не имеет несущих конструкций, а фиксируется одним либо несколькими поясами оттяжек.

Описание

Компания «Яринжком» проектирует и изготавливает дымовые трубы на растяжках высотой до 45 м.

Газоотводящие стволы трубы производятся путём вальцевания листов стали, устойчивой к воздействию неблагоприятных сред, в обечайки, которые потом состыковываются на нужную длину трубы. При необходимости, труба может быть утеплена слоем минеральной ваты толщиной 25 – 100 мм.

Нижняя часть трубы крепится к цокольной плите. Прочность соединения газоотводящего тракта обеспечивается рёбрами жёсткости. Для уменьшения изгибающего момента используются стальные оттяжки диаметром 16-20 мм. Высота и диаметр трубы определяются после проведения теплотехнических, аэродинамических и экологических расчетов.

По СНИП 2.09.03-85 «Сооружения промышленных предприятий» оттяжки по высоте трубы должны располагаться с соблюдением следующих требований:

  • высота верхней части ствола дымовой трубы над оттяжками при одном ярусе оттяжек должна составлять от трети до четверти общей высоты трубы, при 2 ярусах — не более одной пятой части;
  • расстояние между ярусами оттяжек должно быть равно трети высоты трубы. Крепление оттяжек к газоотводящему тракту производится под углом 30 градусов.

Наружный слой трубы покрывается защитной мастикой и может быть покрыт маркировкой белого и красного цветов.

Расчёт стоимости в 1 клик!
Нажимая кнопку «Получить консультацию» вы подтверждаете свое согласие с согласием на обработку персональных данных и политикой компании в отношении персональных данных.

Преимущества

Низкая стоимость изготовления
Простота изготовления данного вида труб делает их достаточно экономичным вариантом при организации процесса дымоудаления от оборудования, работающего на угле, мазуте, газе и прочих видах топлива.
Простота монтажа и транспортировки
Для транспортировки газоотводящий ствол трубы делят на секции так, чтобы они по габаритам соответствовали условиям перевозки авто - или железнодорожным транспортом. На месте монтажа секции собирают в единую конструкцию.

Комплектация

Доставка, монтаж и ПНР

Доставка и монтаж
Дымовая труба на растяжках частями доставляется до Заказчика железнодорожным или автотранспортом и полностью монтируется уже на месте будущей эксплуатации.
