Самонесущие стальные дымовые трубы

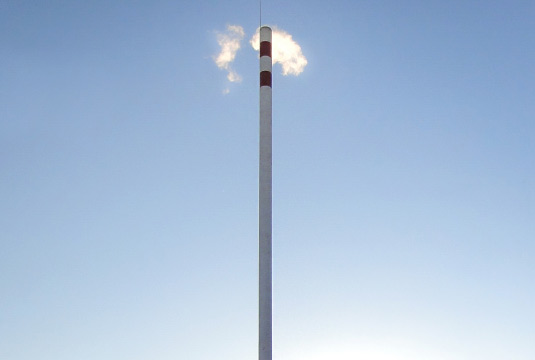

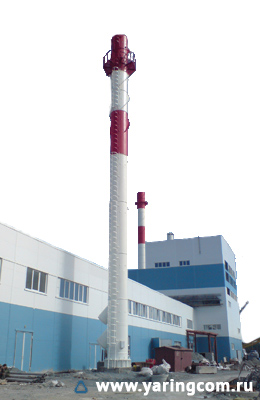

Самонесущая стальная дымовая труба – это металлическая одноствольная труба высотой до 30 метров, в которую заводятся газоходы от одной или нескольких установок.

При выборе данного типа дымовой трубы необходимо проанализировать возможность ее использования для конкретной ситуации (исходя из технических параметров установок, режимов их работы). Особое внимание уделяется возможности подсоединения горизонтальных газоходов к одному вертикальному стволу. Пропускная способность  одноствольной трубы должна соответствовать объему отводимых продуктов сгорания при работе установок на максимальном режиме.

Трубы этого типа обычно состоят из нескольких элементов:

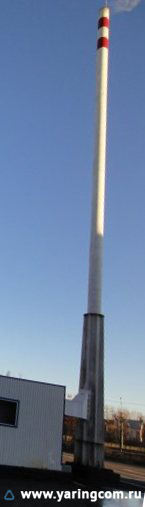

• основание трубы (цокольная часть), выполняется из листовой стали, закрепляется анкерными соединениями на фундаменте.
• основной газоотводящий тракт, выполняется из стальной трубы, жестко связывается с основанием ребрами жесткости.

Если проект требует усиления конструкции трубы, то дополнительные рёбра жёсткости усиливают основание каркаса. При этом площадь основания увеличивается, все нагрузки трубы приходятся на фундамент и опорную плиту.

При необходимости ствол дымовой трубы может быть утеплен слоем изоляции – (минеральная вата либо другой негорючий материал толщиной от 25 мм до 100 мм). В этом случае теплоизоляционный слой необходимо закрывать внешней обечайкой, выполненной по предпочтению Заказчика из оцинкованной стали/алюминия/нержавеющей стали.

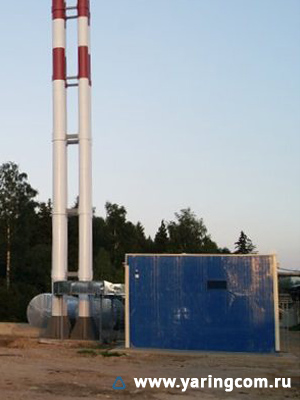

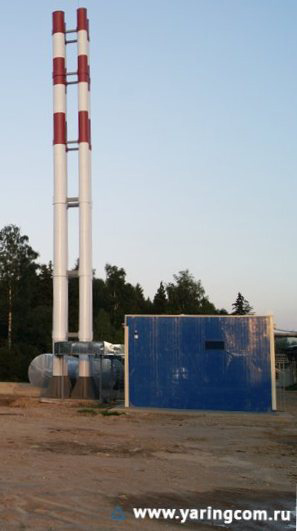

Стальные самонесущие дымовые трубы могут быть как одноствольными, так и многоствольными. Многоствольные стальные трубы – это массивная конструкция из газоотводящих стволов и каркаса, связывающего эти стволы между собой. Между стволами по желанию Заказчика устанавливаются лестницы и площадки для обслуживания.

Основное преимущество самонесущих стальных дымовых труб – это низкая стоимость производства и монтажа, что обусловлено простотой конструкции. Но, не смотря на это, они имеют ряд недостатков:

1. Обладают значительной металлоемкостью, что напрямую отражается на стоимости изделия.
2. Имеют большой вес, их конструкция предполагает массивный фундамент.
3. Стоимость перевозки и монтажа высокая из-за веса трубы
4. При разрушении части трубы необходимо заменять весь ствол целиком

Недостатком самонесущих стальных дымовых труб, в которые заводятся несколько горизонтальных газоходов,  является невозможность технического обследования и ремонта без вывода из работы всех установок.

При необходимости трубы комплектуются дополнительными опциями:

световое ограждение – состоит из комплекта фонарей, блока управления и  соединительного кабеля.

Светоограждение

площадки обслуживания и лестницы - необходимы для обеспечения доступа к световым приборам, а также для удобства обследования дымовой трубы и проведения ремонтных работ.

Лестницы и площадки обслуживания

Существующие проекты

Если по каким-либо причинам в существующем перечне нет проекта, отвечающего Вашим требованиям, Вы можете связаться с нами по телефонам (4852) 79-18-00, 40-85-67, 40-85-34 или отправить сообщение на электронный адрес info@yaringcom.ru с необходимыми Вам характеристиками Дымовой трубы, и наши специалисты в кротчайшие сроки адаптируют и переработают существующий проект, в соответствии с Вашими требованиями.
