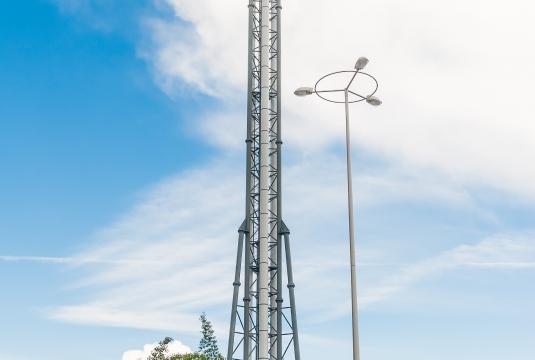

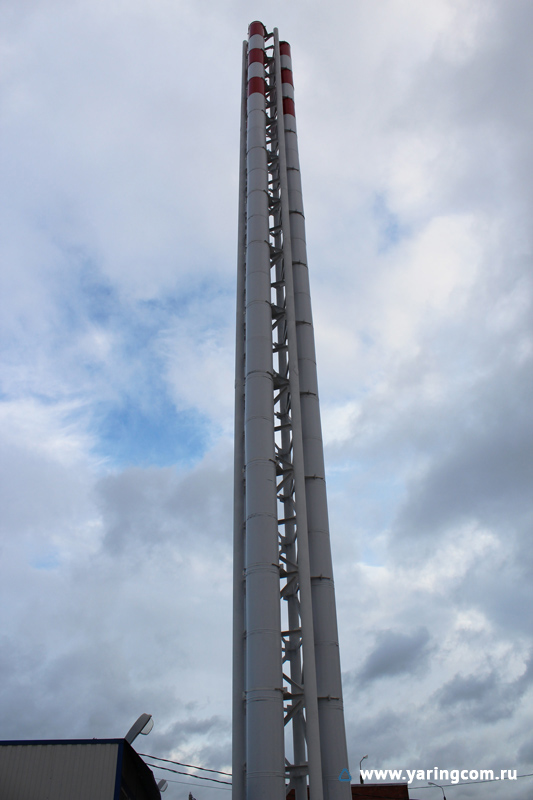

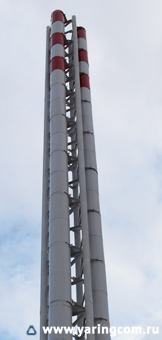

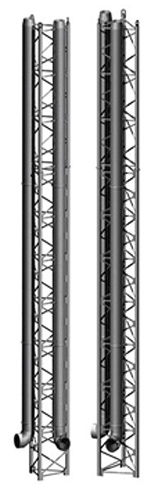

Ферменные самонесущие дымовые трубы

Дымовые трубы этого типа состоят из несущей фермовой колонны и одного или нескольких теплоизолированных газоходов. На несущей колонне может быть установлено до 6 газоотводящих стволов разного диаметра. ЗАО «Яринжком» изготавливает ферменные самонесущие дымовые трубы высотой до 50 метров. Диаметр каждого газохода может достигать 1,5 метров. Газоотводящие стволы изготавливаются из газоходов модульного типа. Модульные теплоизолированные газоходы имеют трёхслойную конструкцию и производятся из материалов, устойчивых к воздействию кислой среды конденсата и высоких температур:

1. Внутренний слой (рабочая поверхность) – нержавеющая сталь, разработанная специально для эксплуатации в условиях, характерных для дымоходов: повышенная температура и агрессивные среды. Имеет превосходные эксплуатационные механические свойства.
2. Промежуточный слой – минеральная вата определяемой расчетом толщины. Чаще всего для изоляции дымоходов котельных используется базальтовая минеральная вата, толщина которой составляет 50-60 мм. Функции теплоизоляции заключаются в защите дымохода от быстрого остывания, то есть сохранении тепла, и предотвращении образования конденсата. Промежуточный слой теплоизоляции обеспечивает улучшение тяги и увеличивает эксплуатационный срок дымохода. На производстве дымовых труб используется минеральная вата только категории «пожарной изоляции».
3. Наружный слой – по выбору Заказчика может быть изготовлен из листовой стали с полимерным покрытием (толщина 0,55 мм) либо из нержавеющей стали с высокими показателями прочности, отличными механическими свойствами и устойчивостью к коррозии.

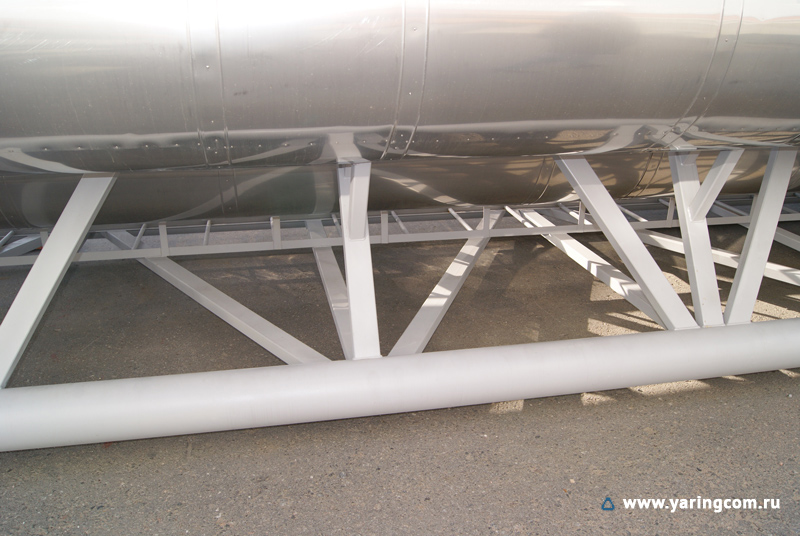

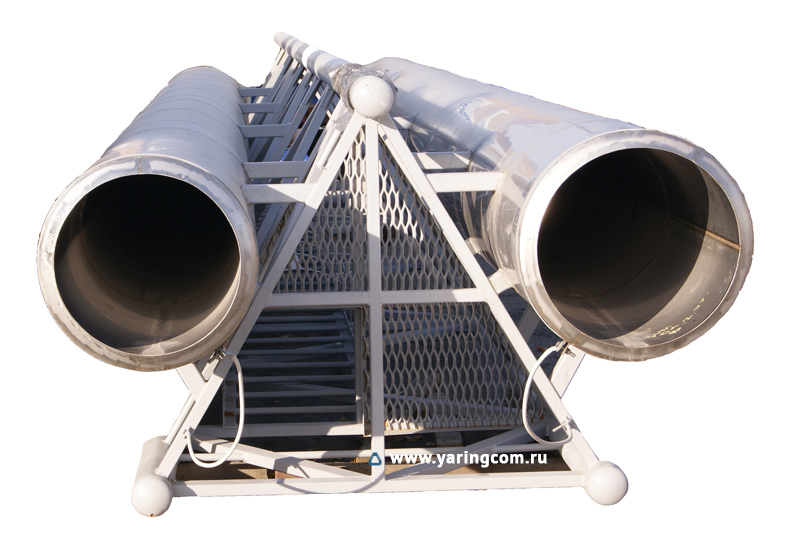

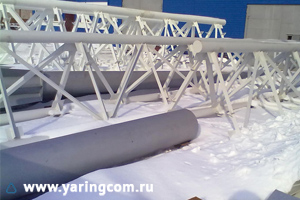

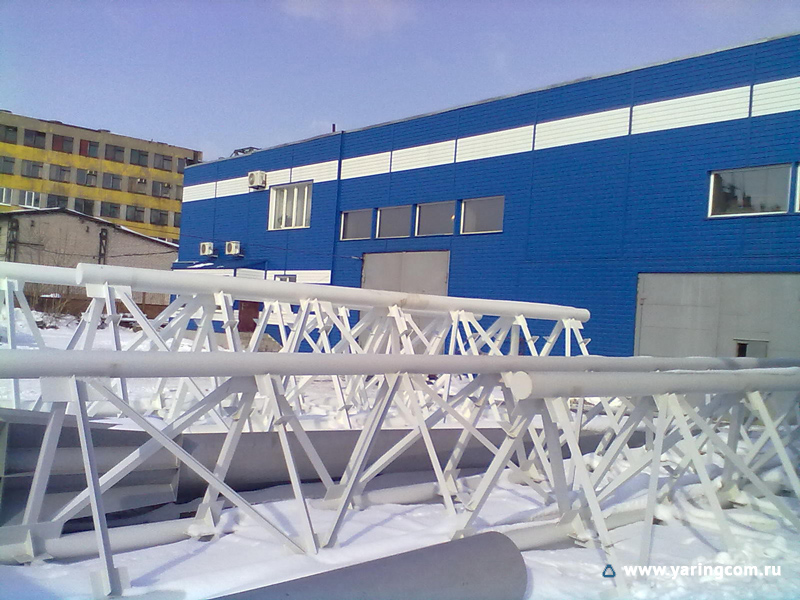

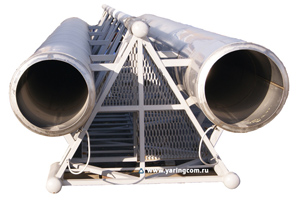

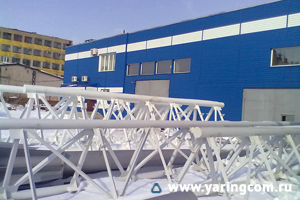

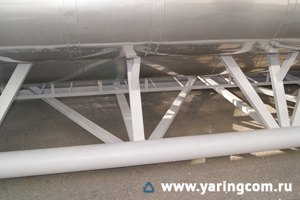

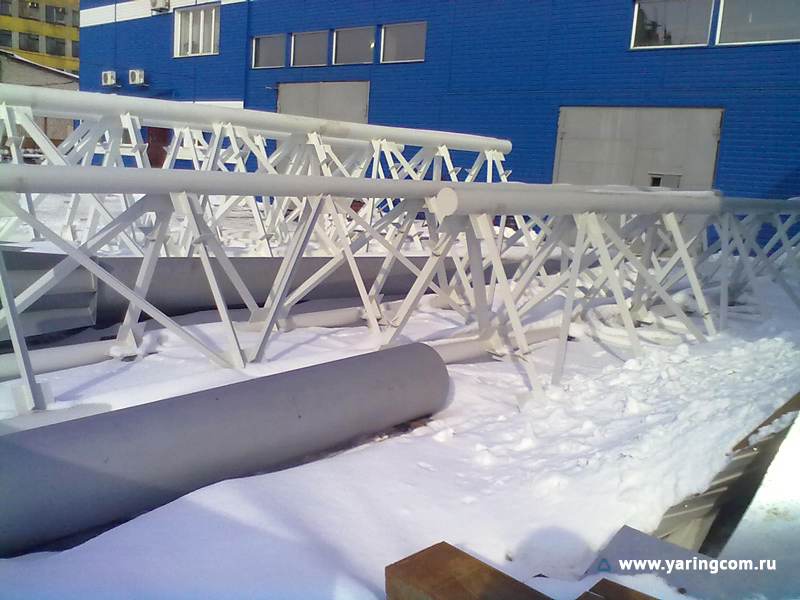

Несущая конструкция (ферма) изготавливается из трубного проката различного сечения: треугольного и четырёхугольного, в зависимости от числа газоотводящих стволов. Для окраски наружной поверхности колонны используются только современные качественные лакокрасочные материалы с повышенным содержанием цинка. Кроме того, внутри фермы можно расположить площадки обслуживания и лестницы. Ещё одно преимущество ферменных труб – небольшой вес конструкции, позволяющий упростить процесс транспортировки и монтажа дымовой трубы. Пространственная конструкция дымовой трубы ферменного типа позволяет значительно сократить ветровую нагрузку на фундамент.

Существующие проекты

Если по каким-либо причинам в существующем перечне нет проекта, отвечающего Вашим требованиям, Вы можете связаться с нами по телефонам (4852) 79-18-00, 40-85-67, 40-85-34 или отправить сообщение на электронный адрес info@yaringcom.ru с необходимыми Вам характеристиками Дымовой трубы, и наши специалисты в кротчайшие сроки адаптируют и переработают существующий проект, в соответствии с Вашими требованиями.
