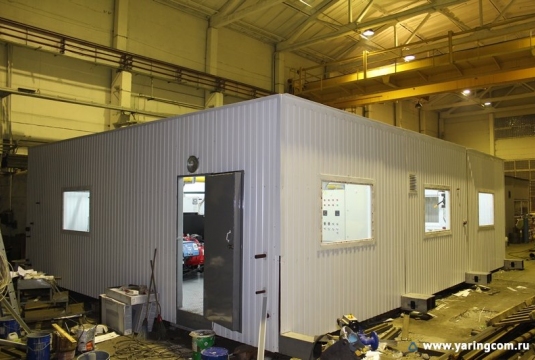

Типовое решение блочно-модульной дизельной котельной 4 т. пара/час (2 котла)

Автономный эффективный источник пароснабжения
Производство пара в автоматическом режиме
не требующем постоянного присутствия оперативного персонала, с возможностью перехода в ручной режим
Гибкое регулирование характеристик пара
давлением до 11,5 бар и температурой до 192˚С
Максимальный уровень оснащения
приборами и средствами обеспечения безопасности
Система диспетчеризации
с передачей сигналов по кабелю/радио-каналу/GSM-каналу
Дополнительно может быть оснащена
Блок-модуль административно-хозяйственный, автономный; Узлы учёта; Линия редуцирования газа/ГРУ; Автоматизированное рабочее место для удаленной работы

Характеристики

Топливо дизель
Габаритные размеры позволяют осуществлять перевозку автомобильным и железнодорожным транспортом в основных габаритах транспортировки
Срок изготовления до 50 календарных дней
Документы рабочая документация (проект), паспорт блочно-модульной котельной

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во



Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей) с помещением временного пребывания оператора

3

Тепломеханическое оборудование

1.1

Котел паровой ВНР 2000, "I.VAR", Италия, двухходовой, с реверсивной топкой, производительность 2000 кг/час, рабочее давление до 11,5 бар

В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1 манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
    • 2 центробежных насоса
    • 2 фильтра на всосе каждого насоса
    • 3 обратных клапана
    • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
    • 1 запорный клапан продувки
    • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клеммной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)
    • сирена тревоги

2

1.2

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

  • 1 таймер
  • 1 дренажный пневматический клапан
  • 1 электроклапан
  • 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

2

1.3.

Датчик аварийного верхнего уровня

2

1.4.

Насос подпиточный (Wilo/Grundfoss)

2 (1 резерв)

1.5.

Деаэратор

1

1.6.

Линия возврата конденсата

1 комплект

1.7.

Водоподготовительная установка

1

1.8.

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 комплект

Оборудование подачи и сжигания топлива

2.1

Горелка дизельная, Италия/Германия

2

2.2

Линия подачи дизельного топлива: отсечной клапан, запорная арматура, система фильтрации, насосная группа

1 комплект

Электрооборудование

3.1

Силовой щит ВРУ

1 комплект

3.2

Комплект средств основного и аварийного освещения

1 комплект

Отопление и вентиляция котельного зала

4.1

Водяной калорифер

1

4.2

Вентилятор вытяжной

1

4.3.

Электроконвектор

2

4.4.

Дефлектор вытяжной

2

Автоматизация, приборы КИП

5.1

Распределительный щит управления с элементами автоматики и управления

1

5.2

Датчики давления, температуры, манометры, термометры, термостаты

1 комплект

5.3

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 комплект

5.4

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 комплект

5.5

Пожарная сигнализация и пожарное оборудование

1 комплект

Узлы учета

6.1

Учет электроэнергии

1

6.2

Учет исходной воды

1

6.3

Учет расхода дизельного топлива

1 комплект

Система дымоудаления

7.1

Самонесущая дымовая труба с комплектом газоходов

1

Прочее

8.1

Трубопроводы, теплоизоляция, крепления

1 комплект

Документация

9.1

Пакет документации на котельную (рабочий проект)

1 комплект

9.2

Паспорт

1

9.3

Сопроводительная документация на примененное оборудование, материалы, комплектующие и пр.

1 комплект

Дополнительное оборудование



Блок-модуль административно-хозяйственный, автономный (металлоконструкция с ограждениями из сэндвич - панелей)

1

Тепломеханическое оборудование

1.1.

Группа автоматической продувки по солесодержанию TDS (верхняя продувка) в составе:

  • 1 датчик электропроводимости
  • 1 дренажный пневматический клапан
  • 1 охладитель проб
  • 1 ручной запорный клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

1

Узлы учета

2.1

Учет учета расхода пара

1 комплект

Документация

3.1

Проект котельной (стадия «П»)

1 комплект

Прочее

4.1.

Автоматизированное рабочее место для удаленной работы (персональный компьютер/ноутбук, приемно-передающее устройство, устройство вывода информации, программное обеспечение)

1 комплект
