ГлавнаяОбъекты → Блочно-модульная котельная
Назначение: предназначена для выработки тепловой энергии в постоянном режиме для детского сада
Место отгрузки: Ха́нты-Манси́йск
Дата отгрузки: Май 2016

Характеристики

Количество блоков

1

Мощность

1,0 Мвт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10 х 3 х 3 м.

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=15 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Монтаж, Пусковые и наладочные работы

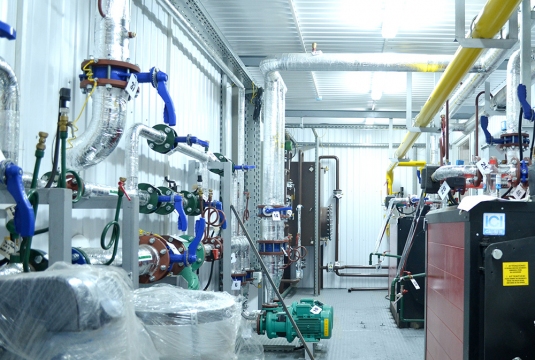

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей). Габариты котельной (ДхШхВ): 10 х 3 х 3 м

1

Тепломеханическое оборудование



2

Водогрейный котел, фирмы “ICI Caldaie S.p.A.” – модель REX50, номинальной мощностью 500 кВт.

2

3

Водоподготовительная установка в соответствии с ранее предоставленным химическим анализом воды.

1

4

Насос сетевой, Q= 35 м3/ч.*, H=40 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2(1 резерв.)

5

Насос рециркуляции котла, Q= 4 м3/ч.*, H=10 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2

6

Расширительный бак котла, V=80 л.

2

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива



8

Горелка комбинированная (газ/дизель), плавно-двухступенчатая механическая на газе / двухступенчатая на дизельном топливе, фирмы “Ecoflam”, Италия, модель Multicalor  P 70 PR AB TL, давление газа от 75 до 360 мбар. Газовая рампа: MB-DLE 410, 1".

2

9

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

10

Линия подачи дизельного топлива (комплект арматуры, трубопроводы, автоматика)

1компл.

11

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование



12

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала



13

Водяной калорифер

1

14

Вентилятор вытяжной

1

Приборы КИПиА



15

Распределительный щит управления с элементами автоматики и управления

1 компл.

16

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

18

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета



19

Поагрегатный учет расхода газа

2

20

Учет электроэнергии

1

21

Учет исходной воды

1

22

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=15 м.

1

23

Трубопроводы, теплоизоляция, крепления

1 компл

24

Пакет рабочей документации на котельную

1 компл

25

Паспорт

1
