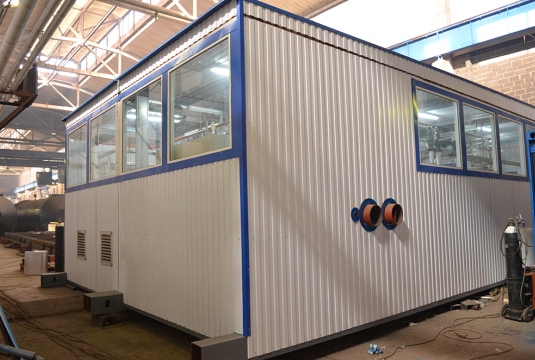

ГлавнаяОбъекты → Блочно-модульная котельная
Назначение: Для газового месторождениия
Место отгрузки: г. Сургут
Дата отгрузки: Октябрь 2015

Характеристики

Количество блоков

2

Мощность

7 МВт

Температурный график



Габариты (ДхШхВ)

13,0х6,8х3,5

Топливо основное

природный газ

Топливо резервное

нет

ГВС

да

Дымовая труба

Дымовая труба ферменная с двумя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота – 18 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка, Монтаж

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100мм). Габариты котельной, ДхШхВ, м: 13,0х6,8х3,5*

2

Тепломеханическое оборудование



2

Стальной водогрейный котел «ТЕРМОТЕХНИК ТТ 100», мощностью 3500 кВт, «Энтророс», Россия.

2

3

Бак расширительный котла

2

4

Насос рециркуляции котла Германия/Дания (WILO/Grundfoss/KSB)

2

5

Насос сетевого контура ОВ c функцией частотного регулирования и устройством плавного пуска G=120,4 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss/KSB)

3(1 резерв.)

6

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

7

Линия подпитки в составе:

  • насос подпиточный (2 шт.);
  • комплект арматуры;
  • автоматика.

1 компл.

Оборудование подачи и сжигания топлива



8

Горелка газовая «CIB Unigas»  Италия

2

9

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

10

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.



Линия редуцирования газа



11

Газорегуляторный пункт с двумя линиями редуцирования (основная+резерв)

1 компл.



Электрооборудование



12

Силовой щит ВРУ, приборы автоматики

1 компл

13

Щит насосного оборудования

1 компл

Отопление и вентиляция котельного зала



14

Водяной калорифер

2

15

Вентилятор вытяжной

1

16

Дефлектор

1

Приборы КИПиА



17

Распределительный щит управления с элементами автоматики и управления

1 компл

18

Датчики давления, температуры, манометры, термометры, термостаты

1 компл

19

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

20

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл



Освещение, кабельная продукция



Узлы учета



21

Учет электроэнергии

1

22

Учет исходной воды

1

23

Учет тепловой энергии (технологический)

1 компл.

24

Учет газа

1 компл.



Поагрегатный учет газа

2







25

Дымовая труба ферменная с двумя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь. Высота – 18 м.

1

26

Трубопроводы, теплоизоляция, крепления

1 компл

27

Пакет рабочей документации на котельную

1 компл









Паспорт

1
