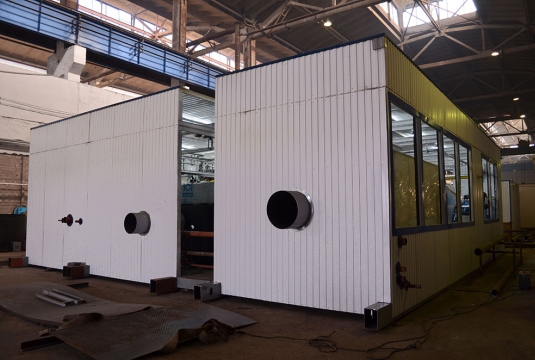

ГлавнаяОбъекты → Блочно-модульная котельная
Назначение: снабжение паром завода ЖБИ
Место отгрузки: Волгоград
Дата отгрузки: Сентябрь 2015

Характеристики

Количество блоков

3

Мощность

8 тпч.

Температурный график



Габариты (ДхШхВ)

12х11,2х3,8 м.

Топливо основное

природный газ

Топливо резервное

нет

ГВС

да

Дымовая труба

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н= 20 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль технологического оборудования включая помещение оператора (металлоконструкция с ограждениями из сендвич-панелей).

Габариты котельной (ДхШхВ): 12х11,2х3,8 м.

1 компл.

Паровая часть

2

Котел паровой SIXEN 3000 фирма "ICI", Италия, двухходовой, с реверсивной топкой, производительность 3000 кг/час, рабочее давление до 12 бар, мощностью 2044 кВт.
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1   манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
  • 2 центробежных насоса
  • 2 фильтра на всосе каждого насоса
  • 3 обратных клапана
  • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
  • 1 запорный клапан продувки
  • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)
    • сирена тревоги

1

3

Котел паровой SIXEN 5000 фирма "ICI", Италия, двухходовой, с реверсивной топкой, производительность 5000 кг/час, рабочее давление до 12 бар, мощностью 3407 кВт.
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1 манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
  • 2 центробежных насоса
  • 2 фильтра на всосе каждого насоса
  • 3 обратных клапана
  • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
  • 1 запорный клапан продувки
  • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)
    • сирена тревоги

1

4

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

  • 1 таймер
  • 1 дренажный пневматический клапан
  • 1 электроклапан
  • 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

2

5

Датчик аварийного верхнего уровня

2

6

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Деаэратор

1

8

Линия возврата конденсата (30%)

1 компл.

9

Водоподготовительная установка (для паровых котлов) с учетом возврата конденсата 30%.

Состав:

  • - Фильтр сетчатый  Dy 50 – 1 шт.
  • - Автоматическая установка умягчения АКВАФЛОУ SF 500/2-29NXT#7 – 1 компл.
  • - Автоматическая установка умягчения АКВАФЛОУ SF 200-28T – 1 компл.
  • - Соль таблетированная – 375 кг
  • - Комплекс дозирования АКВАФЛОУ DC SP 640hw1 – 1 компл.
  • - ЭКОТРИТ В-15 (канистра 20 кг) – 5 компл.

1

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

11

Горелка блочная газовая

BLU 3000.1  PR TL  (630-3000 кВт),  (3141754) прогрессивная, фирмы ECOFLAM, Италия

Состав горелки

  • корпус горелки
  • смотровое стекло
  • рамка смотрового стекла
  • крышка
  • двигатель вентилятора
  • вентилятор
  • воздуховод
  • кожух воздуховода
  • силовой шкаф управления горелки смонтированный на корпусе
  • блок управления LFL 1.333
  • трансформатор розжига
  • пускатель
  • тепловое реле двигателя
  • электрод контроля факела
  • провод розжига
  • электрод розжига
  • реле давления воздуха
  • регулировочный шток огневой головы
  • огневая голова
  • сопло горелки
  • прокладка теплогенератора
  • воздушная заслонка
  • сервопривод

1

12

Горелка блочная  газовая

BLU 5000.1  PR TL  (1200-5000 кВт),  (3141759) прогрессивная, фирмы ECOFLAM, Италия

Состав горелки

  • корпус горелки
  • смотровое стекло
  • рамка смотрового стекла
  • крышка
  • двигатель вентилятора
  • вентилятор
  • воздуховод
  • кожух воздуховода
  • силовой шкаф управления горелки смонтированный на корпусе
  • блок управления LFL 1.333
  • трансформатор розжига
  • пускатель
  • тепловое реле двигателя
  • электрод контроля факела
  • провод розжига
  • электрод розжига
  • реле давления воздуха
  • регулировочный шток огневой головы
  • огневая голова
  • сопло горелки
  • прокладка теплогенератора
  • воздушная заслонка
  • сервопривод

1

13

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 компл.

14

Сигнализаторы загазованности RGD по CH4 и CO

1 компл.

Линия редуцирования газа

15

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Отопление и вентиляция котельного зала

16

Вентилятор

3

17

Электроконвектор

4

Электрооборудование

18

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА

19

Распределительный щит управления с элементами автоматики и управления

1

20

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1 компл.

21

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1

22

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

23

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1

24

Учет пара

1

25

Учет эл.энергии

1

26

Учет исходной воды

1







27

Трубопроводы, теплоизоляция, крепления

1

28

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н= 20 м.

1

29

Комплект рабочей документации на котельную

1 компл.

30

Паспорт

1
