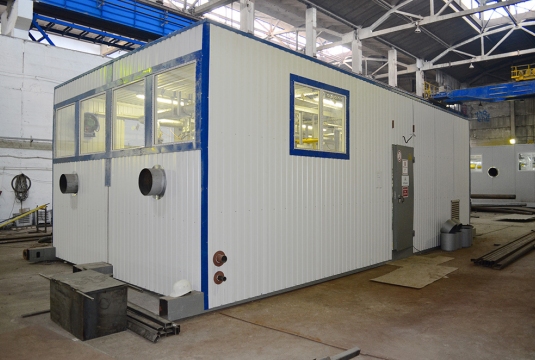

ГлавнаяОбъекты → Блочно-модульная котельная
Назначение:отопление производственного комплекса ПАО «Вторметинвест»
Место отгрузки:Московская область, Ногинский район, пос. им. Воровского
Дата отгрузки:Июль 2015

Характеристики

Количество блоков

2

Производит-ть

1,56

Температурный график



Габариты (ДхШхВ)

13х6х3,5 м

Топливо основное

природный газ

Топливо резервное



ГВС



Дымовая труба

Дымовая труба стальная, Н=16 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Изготовление, Доставка

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей)

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «Vitoplex 100 PV1» 621-780 кВт,  «VIESSMANN», Германия

2

3

Насос рециркуляции котла

2

4

Бак расширительный котла

2

5

Водоподготовительная установка

1

6

Насос сетевой, Q= 56 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

Оборудование подачи и сжигания топлива

8

Газовая горелка  G 7/1-D, 1 1/2", исп. ZD., Weishaupt, Германия.

2

9

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

10

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Линия редуцирования газа

11

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

12

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

13

Водяной калорифер

1

14

Вентилятор вытяжной

1

Приборы КИПиА

15

Распределительный щит управления с элементами автоматики и управления

1

16

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

17

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

18

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

19

Комплекс коммерческого учета газа

1

20

Учет электроэнергии

1

21

Учет исходной воды

1







22

Дымовая труба стальная, Н=16 м.

1

23

Трубопроводы, теплоизоляция, крепления

1компл.

24

Пакет рабочей документации на котельную

1компл.

25

Паспорт

1
