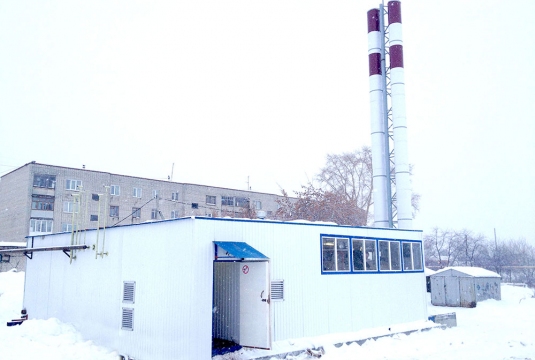

Котельная для отопления и ГВС административных, бытовых и производственных помещений

Назначение:отопление и ГВС
Место отгрузки:г. Камышло́в
Дата отгрузки:Январь 2015

Характеристики

Количество блоков

3

Мощность

7  МВт

Температурный график

95ºС - 70ºС

Габариты (ДхШхВ)

11,0х3,5х3,5

Топливо основное

природный газ

Топливо резервное

Дизельное топливо

ГВС

да

Дымовая труба

Ферменного типа с 2-я индивидуальными газоходами, Н=15  м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей, утепление – минеральная вата на синтетическом связующем, S=100 мм) габаритом ДхШхВ, м: 11,0х3,5х3,5 (Здание котельной состоит из 3 блок-модулей. Общие габаритные размеры котельной: ДхШхВ, м: 11,0х10,5,х3,5*)

3

Тепломеханическое оборудование



2

Стальной водогрейный котел «Термотехник ТТ 100» мощностью 3500 кВт, «Энтророс», Россия.

2

3

Бак расширительный котла

2

4

Водоподготовительная установка

1комплект

5

Насос рециркуляции котла Германия/Дания (WILO/Grundfoss/KSB)

2

6

Насос котлового контура с функцией частотного регулирования, Германия/Дания (WILO/Grundfoss/KSB)

2(1 резерв.)

7

Насос контура ОВ, с функцией частотного регулирования, Германия/Дания (WILO/Grundfoss/KSB)

2(1 резерв.)

8

Теплообменник контура ОВ пластинчатый, мощность 3,5 МВт, производство «Ридан», Россия

2

9

Модуль регулирования расхода греющей среды

1

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1комплект

11

Линия подпитки в составе:

  • бак запаса исходной воды V=9м3
  • насос подпиточный (2 шт.)
  • комплект арматуры;
  • автоматика

1комплект

Оборудование подачи и сжигания топлива



12

Горелка газовая R512A M.-PR.S.RU.A.8. мощностью 600-4500 кВт, «CIB Unigas», Италия.

1

13

Горелка газ-дизель  HR512A MG.-PR.S.RU.A.8. мощностью 600-4500 кВт, «CIB Unigas», Италия.

1

14

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1комплект

15

Линия подачи дизельного топлива (трубопроводы, комплект арматуры, автоматика, расходная емкость V=0,8м3, насосная группа)

1комплект

16

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1комплект

Линия редуцирования газа



17

Газорегуляторный пункт с двумя линиями редуцирования (основная+резервная)

1



Электрооборудование



18

Силовой щит ВРУ, приборы автоматики

1комплект

Отопление и вентиляция котельного зала



19

Водяной калорифер

2

20

Вентилятор вытяжной

1

Приборы КИПиА



21

Распределительный щит управления с элементами автоматики и управления

1комплект

22

Датчики давления, температуры, манометры, термометры, термостаты

1комплект

23

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения, с функцией мониторинга

1комплект

24

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1комплект

Узлы учета



25

Учет электроэнергии

1

26

Учет исходной воды

1

27

Поагрегатный учет газа

2

28

Учет тепла

1

31

Трубопроводы, теплоизоляция, крепления

1комплект

32

Пакет рабочей документации на котельную

1комплект

33

Паспорт

1
