ГлавнаяОбъекты → Водогрейная котельная на технологические нужды

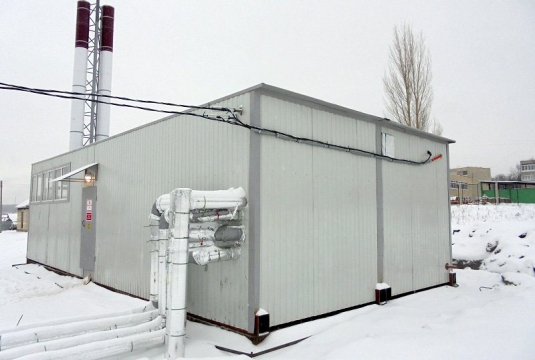

Водогрейная котельная на технологические нужды

Назначение: для выработки тепловой энергии в постоянном режиме для нужд систем ГВС, отопления и вентиляции административных, бытовых и производственных помещений
Место отгрузки: Ульяновская область
Дата отгрузки: Ноябрь 2014

Характеристики

Количество блоков

2

Производит-ть

3,99

Температурный график

95° / 70° С

Габариты (ДхШхВ)

13х6х3,5 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

да

Дымовая труба

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=12 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проектирование, Изготовление, Доставка

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 13х6х3,4 м.

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «SuperRAC 1860» 1890 кВт,  «I.VAR», Италия

1

3

Стальной водогрейный котел «SuperRAC 2100» 2100 кВт,  «I.VAR», Италия

1

4

Водоподготовительная установка, бака запаса исходной воды не менее 150л

1

5

Насос сетевого контура отопления, Q= 138 м3/ч.*, H=40 м.в.ст.*, Германия/Дания (WILO/Grundfos)

2 (1 резерв.)

6

Насос котлового контура отопления, Q= 115 м3/ч.*, H=20 м.в.ст.*, Германия/Дания (WILO/Grundfos)

2 (1 резерв.)

7

Котловой циркуляционный насос 1 (шт.) на каждый котел (WILO/Grundfos)

2

8

Теплообменник контура отопления пластинчатый «Ридан», Q=1,74 МВт (70%)

2

9

Насос контура ГВС, Q= 24 м3/ч.*, H=32 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

10

Теплообменник контура ГВС пластинчатый «Ридан», Q=1,07 МВт (70%)

2

11

Комплект арматуры ГВС

1 компл.

12

Расширительный мембранный бак котла, V=300 л.

2

13

Насос подпиточный, Германия/Дания (WILO/Grundfos)

2 (1 резерв.)

14

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

15

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

16

Горелка комбинированная газ / диз. HR91A MG.PR.S.RU.A.*, CIB UNIGAS, Италия.

2

17

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

18

Линия подачи дизельного топлива

1компл.

19

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Линия редуцирования газа

20

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

21

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала

22

Водяной калорифер

2

23

Вентилятор вытяжной

1

Приборы КИПиА

24

Распределительный щит управления с элементами автоматики и управления

1

25

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

26

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

27

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

28

Учет тепла

1

29

Измерительно-вычислительный комплекс газа СГ-ЭКВЗ

1

30

Учет электроэнергии

1

31

Учет исходной воды

1







32

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=12 м.

1

33

Трубопроводы, теплоизоляция, крепления

1компл.

34

Пакет рабочей документации на котельную в эл виде

1компл.

35

Паспорт в эл виде

1
