ГлавнаяОбъекты → Водогрейная котельная на технологические нужды

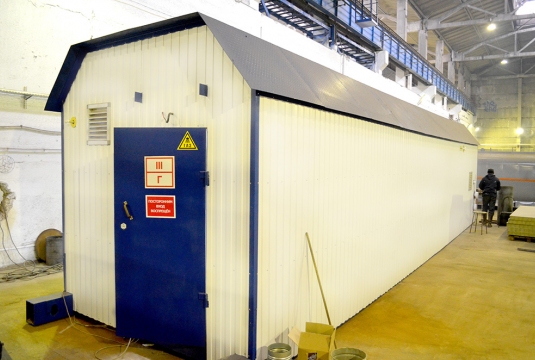

Водогрейная котельная на технологические нужды

Назначение: Отопление производства
Место отгрузки: Новый - Уренгой
Дата отгрузки: Ноябрь 2014

Характеристики

Количество блоков

1

Производит-ть

2,6

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12000х3000х3200 мм

Топливо основное

Природный газ

Топливо резервное



ГВС

Нет

Дымовая труба

Дымовая труба, Н=10 м.

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование


п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей),

Габаритные размеры (ДхШхВ): 12000х3000х3200 мм

1

Тепломеханическое оборудование



2

Стальной водогрейный котел «REX 130» 1300 кВт,  «ICI CALDAIE», Италия

2

Комплектация котла

2

Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой, Q= 90 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

5

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива



6

Газовая горелка  P72 M.PR.S.RU.A.1.50, CIB UNIGAS, мощность 300-1650 кВт, Италия.

2

7

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

8

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование



9

Силовой щит ВРУ, приборы автоматики

1компл.

Отопление и вентиляция котельного зала



10

Водяной калорифер

1

11

Вентилятор вытяжной

1

Приборы КИПиА



12

Распределительный щит управления с элементами автоматики и управления

1

13

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

14

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1компл.

15

Система пожаротушения, охранно-пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета



16

Учет электроэнергии

1

17

Учет газа (технологический)

1

18

Учет исходной воды

1

19

Дымовая труба, Н=10 м.

1

Прочее



20

Трубопроводы, теплоизоляция, крепления

1компл.

21

Пакет рабочей документации на котельную

1компл.

22

Паспорт

1
