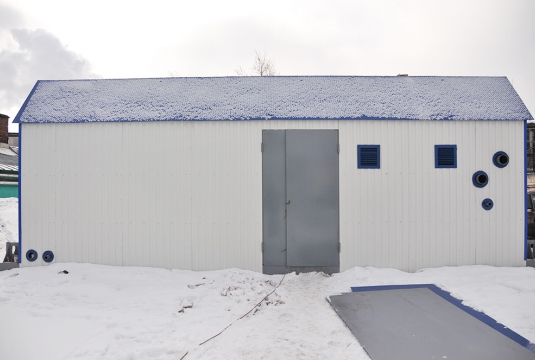

ГлавнаяОбъекты → Отопление жилого посёлка
Назначение: отопление посёлка
Место отгрузки: г. Воркута
Дата отгрузки: Февраль 2010

Характеристики

Количество блоков

3

Мощность:

1,26 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

8х9х3,4 м

Топливо основное

уголь

Топливо резервное

дрова

ГВС

нет

Дымовая труба

труба на оттяжках высотой 21 м, H = 21 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

Наименование (характеристика)

Кол-во

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей)

2

Блок для обслуживающего персонала

1

Тепломеханическое оборудование

Твердотопливный котел КВр-0,63 (0,63 МВт)

2

Насос сетевой WILO IL40/160-4/2, Q=23 м3/ч., H=32м.в.ст.

2

Насос ГВС WILO MVI 404-1/16/E/3-400-50-2, Q=23 м3/ч., H=32м.в.ст.

2

Теплообменник ГВС

1

Водоподготовка: дозатор-комплексон

1

Вентилятор дутьевой ВД-2,7(N=1,1 Квт, n=3000 об/мин.)

2

Комплект запорной арматуры (дисковые поворотные затворы Акватек, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые , фитинги, фланцы, болты, шпильки, крепления.)

1 компл.

Трубопроводы, теплоизоляция, крепления

1 компл.

Электрооборудование

Силовой щит ВРУ

1

Отопление и вентиляция

Калорифер Кск-3-6-0,2

1

Вентилятор вытяжной ВО3.15

1

Приборы КИПиА

Распределительный щит управления с элементами автоматики и управления

1 компл.

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

Система автоматизированного пожаротушения, пожароохранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

Тепловой учет

1 комплект

Учет исходной воды

1 комплект

Учет электроэнергии

1 комплект

Бункер расходный (в здании котельной)

2

Бункер запаса угля (расположение вне котельной)

1

Система дымоудаления

Дымосос

1

Блок циклонов ЦН-500 с улиткой и бункером

1

Дымовая труба Ø700, L=21м.

1



Комплект проектной документации на котельную

1
