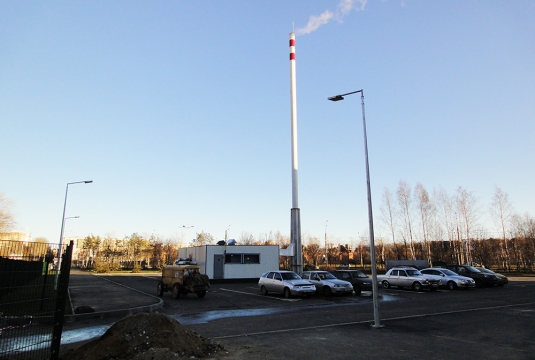

ГлавнаяОбъекты → Отопление бассейна
Назначение: отопление бассейна
Место отгрузки: г. Казань
Дата отгрузки: Июль 2010

Характеристики

Количество блоков

2

Мощность:

4 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

8х6х3,4 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

труба стальная самонесущая высотой 31 м, H = 31 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

Наименование (характеристика)

Кол-во

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей).

На месте блок-модули стыкуются и представляют собой единое здание без внутренних перегородок Толщина теплоизоляционного слоя стеновых панелей 100мм.

Настил пола - стальные листы (рифленая сталь 4мм.). Пол утеплен минераловатными плитами,

2

Тепломеханическое оборудование

Котел КВ-ГМ-2,0 мощность 2000 кВт водогрейный, водотрубный, производство Россия.

2

Комплектация котла



Погружная гильза R3/4"x100мм. Используется для монтажа приборов измерения параметров теплоносителя

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом.

2

Кронштейн для крепления сист. упр-я.

2

Насос сетевой WILO, Q = 143 м³/ч., H=32м.в.ст., Германия

2

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 комплект

Водоподготовка

1

Оборудование подачи и сжигания топлива

Комбинированная горелка  НP91А МG.-MD.S.RU.A.1.50  (Италия)

2

Газовая линия: клапан предохранительный запорный, фильтры, арматура

1

Линия подачи топлива

Насос подачи топлива электрический

2

Насос подачи топлива ручной

1

Расходная емкость (в помещении котельной)

1

Комплект запорной арматуры

1 компл.

Электрооборудование

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция

Калорифер

1

Вентилятор вытяжной ВО3.15

1

Приборы КИПиА

Распределительный щит управления с элементами автоматики и управления

1

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

Система автоматизированного пожаротушения, пожароохранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

Поагрегатный учет газа

2

Учет тепла

1 компл.

Учет исходной воды

1 компл.

Учет эл.энергии

1 компл.

Трубопроводы, теплоизоляция, крепления

1 компл.

Дымовая труба Ø500мм. H=32м., самонесущая, диаметр и высота трубы указаны предварительно, окончательно определяются проектом

1

Комплект проектной документации

1

Заказчик

ОАО «Татстрой» — крупнейшая строительная организация Татарстана, занимающейся строительством и производством строительных материалов. В состав Татстроя входят 18 производственных, промышленных и обслуживающих подразделений.

Сегодня Татстрой участвует в программе «Обеспечение жильем граждан в РТ по социальной ипотеке», проходящей в рамках президентской программы «Доступное и комфортное жилье гражданам России».
