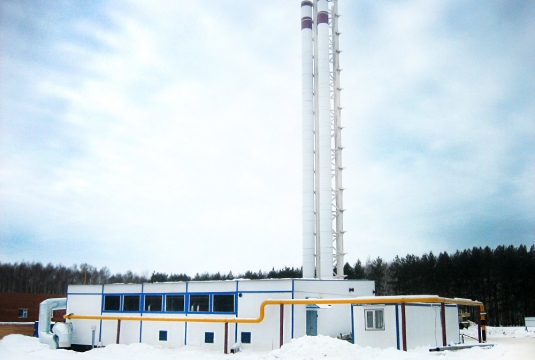

Отопление и горячее водоснабжение вахтового жилого поселка

Назначение: отопление и ГВС производства
Место отгрузки: Иркутская область
Дата отгрузки: Сентябрь 2011

Характеристики

Количество блоков

6

Мощность / Производительность:

15 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х15х3,5 м

Топливо основное

попутный нефтяной газ

Топливо резервное

сырая нефть

ГВС

4 МВт

Дымовая труба

ферменная труба высотой 20 м с пятью газоходами, H = 5 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей).

На месте блок-модули стыкуются и представляют собой единое здание без внутренних перегородок Толщина теплоизоляционного слоя стеновых панелей 150мм..

Настил пола - стальные листы (рифленая сталь 4мм.). Пол утеплен минераловатными плитами, толщина изоляции 200мм.

Габаритные размеры модуля предварительно ДхШхВ(м): 12х3х3,4

6

Тепломеханическое оборудование

2

Котел «Термотехник» ТТ-100 мощность 3000 кВт водогрейный трехходовой, производство «Энтророс» Россия.

5





Комплектация котла



2.1

Погружная гильза R3/4"x100мм.

Используется для монтажа приборов измерения параметров теплоносителя

5

2.2

Кабель горелки 1-й ступени 8,0м

5

2.3

Кабель горелки 2-й ступени 8,0м

5

2.4

Кронштейн для крепления сист. упр-я.

5

3

Насос котлового контура Grundfos, Q = 260 м3/ч., H = 20 м.в.ст., Германия

3

(1резерв)

4

Насос сетевого  контура Grundfos, Q = 260 м3/ч., H = 35 м.в.ст., Германия

3

(1резерв)

5

Модуль регулирования температуры обратной сетевой воды контура отопления

1 компл.

6

Насос контура ГВС Grundfos, Q =15 м3/ч., H = 35м.в.ст., Германия

2

(1резерв.)

7

Модуль регулирования температуры обратной сетевой воды контура ГВС

1 компл.

8

Теплообменник пластинчатый контура отопления

2

(1резерв.)

9

Теплообменник пластинчатый контура ГВС

2

(1резерв.)

10

Комплект арматуры ГВС

1компл.

11

Насос подпиточной воды контура отопления р Grundfos, Q = 3 м3/ч., H = 40м.в.ст., Германия.

2

(1резерв.)

12

Рециркуляционный насос котловой Grundfos, Германия. Q = 17 м3/ч., H = 3м.в.ст.,

5

13

Бак подпиточной воды

1

14

Расширительный мембранный бак REFLEX, Германия

1

15

Водоподготовительная установка

1

16

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания газа

17

Горелка комбинированная газ/нефть KP515A.MD.PR.S.RU.A.8.80 с принадлежностями фирмы CIBUNIGAS, Италия.

Регулирование-плавнодвухступенчатое.

5

18

Газовая линия (клапан термозапорный, электромагнитный клапан отсечной, арматура).

1 компл.

19

Сигнализаторы загазованности RGD по CH4 и CO.

Соединены с системой общекотельной автоматики.

При превышении уровня загазованности помещения происходит прекращение подачи топлива на горелки и останов котлов.

1

Редуцирование газа

20

Газорегуляторный пункт с двумя линиями редуцирования (основная+резервная)

1

Линия подачи резервного топлива

21

Расходная емкость в помещении котельной

1

22

Насос подачи топлива

2

(1резерв.)

23

Арматура

1 компл.

24

Быстродействующий запорный клапан

1

Электрооборудование и электроснабжение

25

Силовой щит ВРУ

1

26

Система уравнивания потенциалов

1 компл.

27

Преобразователь частоты насоса сетевого контура

2

Отопление и вентиляция котельного зала

28

Калорифер

6

29

Вентилятор вытяжной ВО3.15

3

Автоматизация

30

Щит управления с элементами автоматики и управления

1

31

Приборы автоматического регулирования расхода и температуры теплоносителя

1 компл.

32

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

33

Модуль погодозависимой автоматики

1 компл.

34

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

35

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

36

Учет отпускаемого тепла на отопление и ГВС

1 компл.

37

Поагрегатный учет газа

4 компл.

38

Комплекс коммерческого учета газа

1

39

Узел учета исходной воды

1

40

Узел учета подпиточной воды

1

41

Узел учета электроэнергии

1



42

Трубопроводы, теплоизоляция, крепления

1 компл.

43

Дымовая труба самонесущая ферменного типа, пять теплоизолированных газоходов. Рабочая поверхность нержавеющая сталь, покровный слой- оцинкованная сталь с полимерным покрытием. H=20м.

1

44

Комплект рабочей документации на котельную.

1 компл.

45

Комплект сопроводительной документации (на комплектующее оборудование)

1 компл.

Заказчик

ТНК-BP – одна из крупнейших нефтяных компаний. В России была третьей по объёму добычи нефти. В 2012 году была куплена ОАО «Роснефть».
