ГлавнаяОбъекты → Отопление жилого комплекса

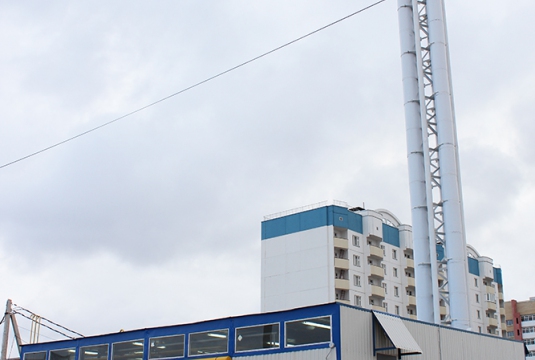

Назначение: отопление жилого комплекса
Место отгрузки: г. Ярославль
Дата отгрузки: Сентябрь 2011

Характеристики

Количество блоков

3

Мощность / Производительность:

6,6 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х12х3,4м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

ферменная труба высотой 30 м с 3-я теплоизолированными газоходами

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей)

3

2

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей) с баком запаса аварийного топлива

1

Тепломеханическое оборудование

3

Двухходовой жаротрубный водогрейный котел Duotherm-2000, производство ОАО «Вольф Энерджи Солюшен» / Россия (00-020-02000)

В комплект поставки входит:

  • котел в тепловой изоляции и металлической обшивке с поворотной камерой и крепежными элементами под горелку,
  • ответные фланцы патрубков входа и выхода воды с комплектом крепежных элементов,
  • газоход с шиберной заслонкой и ответным фланцем,
    комплект турбулизаторов,
  • комплект документации,
  • упаковка котла.

Теплопроизводительность, ном., кВт:        2200

P раб воды на выходе из котла, Мпа:            0,6

T воды на входе в котел, 0С:                        70

T воды на выходе из котла, 0С:                    115

Расчетное аэродинамическое

сопротивление, не более, мбар:                  9,5

КПД

   -  природный газ                             93 %

   -  жидкое топливо                           92 %

Расход топлива, расчетный:

- природный газ, Нм3/ч                     248,8

- дизельное топливо, кг/ч                 237,2



Масса котла без воды, кг:                 4450

Водяной объем котла, м3:                2,0



Размеры котла:

   -  длина (без горелки), мм                         4070

   -  ширина, мм                                             1680

   -  высота, мм                                             1975



3





Комплектация котла



Погружная гильза R3/4"x100мм

3

Кабель горелки 1-й ступени 8,0м

3

Кабель горелки 2-й ступени 8,0м

3

Кронштейн для крепления сист. упр-я.

3

Пульт управления

3

4

Водоподготовительная установка

1

5

Насос сетевой наружного контура, Q= 240 м3/ч., H = 40 м.в.ст., двигатель 45-55 кВт, Германия/Дания (WILO/Grundfoss)

2 (1 резерв)

6

Насос сетевой внутреннего контура, Q= 240 м3/ч., H = 20 м.в.ст., двигатель 30 кВт, Германия/Дания (WILO/Grundfoss)

2 (1 резерв)

7

Теплообменник сетевого контура (5 МВт), пластинчатый

2 (1 резерв)

8

Модуль регулирования обратной сетевой воды (клапан регулирующий смесительный с электроприводом, с контроллером управления, датчики, арматура)

1

9

Расширительный мембранный бак

1

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1

комплект

Оборудование подачи и сжигания топлива

11

Комбинированная горелка  HP91A MG.-MD.M.S.RU.A.1.65 (Италия) для котла 2200 кВт

3

12

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 комплект

13

Линия подачи резервного топлива (фильтр, арматура, трубопроводы)

1 комплект

14

Сигнализаторы загазованности RGD по CH4 и CO, Италия

1 комплект

Редуцирование газа

15

Газорегуляторный пункт с двумя линиями редуцирования (основная + резервная)

1

Электрооборудование

16

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция

17

Водяной калорифер

4

18

Вентилятор вытяжной ВО3.15

3

Приборы КИПиА

19

Распределительный щит управления с элементами автоматики и управления

1

20

Частотный преобразователь для сетевого насоса

2

21

Частотный преобразователь для насоса котлового контура

2

22

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

23

Модуль погодозависимой автоматики

1

24

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

25

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

26

Комплекс коммерческого учета газа

1

27

Поагрегатный учет газа

3

28

Теплоучет

1 комплект

29

Учет электроэнергии

1

30

Учет исходной воды

1







31

Дымовая труба, высоту определить проектом, три  индивидуальных газохода, рабочая поверхность – нержавеющая сталь, покровный слой – листовая сталь с полимерным покрытием, несущая конструкция – ферменного типа

1

32

Трубопроводы, теплоизоляция, крепления

1 компл.

33

Комплект документации на котельную

1

Заказчик

ОАО «Домостроительный комбинат» — ведущее в Ярославле предприятие крупнопанельного домостроения. Приоритетной деятельностью является строительство жилой недвижимости и объектов общественного назначения.
