ГлавнаяОбъекты → Отопление и горячее водоснабжение административного корпуса

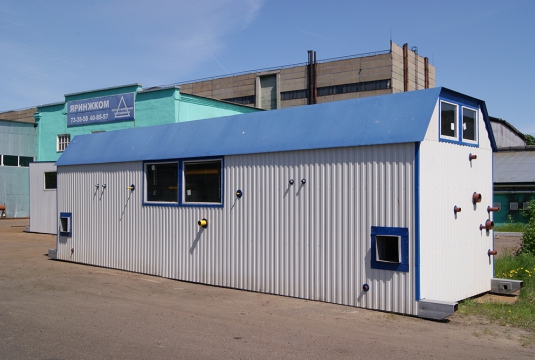

Отопление и горячее водоснабжение административного корпуса

Назначение: отопление и ГВС административного здания
Место отгрузки: с. Окское, Архангельская область
Дата отгрузки: Май 2011

Характеристики

Количество блоков

1

Мощность / Производительность:

2,14 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11х3х3,2 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,2 МВт

Дымовая труба

труба стальная самонесущая высотой 25 м, H = 25 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей)

2

Тепломеханическое оборудование

2

Котёл напольный отопительный RIELLO RTQ 1074 (ОБШ RTQ 1074 Квт.), Италия

2

Комплектация котла

2.1

Погружная гильза R3/4"x100мм

2

2.2

Кабель горелки 1-й ступени 8,0м

2

2.3

Кабель горелки 2-й ступени 8,0м

2

2.4

ПУЛЬТ УПРАВЛЕНИЯ TMR-2 (RUS)

2

2.5

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой WILO, Q= 73м3/ч., H=32м.в.ст., Германия

2

5

Насос ГВС WILO, Q= 5м3/ч., H=32м.в.ст. Германия

2

6

Теплообменник ГВС

1

7

Комплект арматуры ГВС

1 компл.

8

Бойлер накопительный ГВС, V=5000л.

1

9

Расширительный мембранный бак

1

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Контур подачи воды на инкубатор

11

Насос циркуляционный WILO, Q= 4м3/ч., H=32м.в.ст. Германия

2

12

Теплообменник

1

13

Комплект арматуры в составе:

  • регулятор температур прямого действия;
  • краны шаровые;
  • затворы дисковые.

1 компл.

Газовое оборудование

14

Газовая горелка Riello RS 100 T.L. , Италия. Минимальное давление газа: 58 мбар

Максимальное давление газа: 360 мбар

2

Комплектация горелки:

14.1

Газомагнитный блок MBD 415 (MB 15/1)

2

14.2

Переходник АДАПТЕР C2

2

14.3

Антивибрационная вставка GA 40

22

14.4

Газовая линия: клапан термозапорный, отсечной электромагнитный клапан, газовая арматура.

1 компл.

Электрооборудование

15

Силовой щит ВРУ

1 компл.

16

Освещение

1 компл.

Отопление и вентиляция

17

Водяной калорифер

1

18

Вентилятор вытяжной ВО3.15

1

Приборы КИПиА

19

Распределительный щит управления

1

20

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

22

Учет электроэнергии

1

23

Учет исходной воды

1

24

Трубопроводы, теплоизоляция, крепления

1 компл.

25

Комплект проектной документации на котельную

1 компл.

Стоимость котельной в данной комплектации составит 3 820 000 р. с НДС без учета стоимости дымовой трубы.

26

Труба дымовая стальная самонесущая. L=25м., Ø600мм.

1

Заказчик

ЗАО «Окская Птицефабрика» было основано в апреле 1972 года для обеспечения населения региона яйцами. В настоящее время Окская птицефабрика – крупнейший производитель пищевого куриного яйца в регионе. На сегодняшний день производится 1 750 000 штук яиц в сутки.

География поставок: Москва, Московская область, Рязань и Рязанская область. Окская птицефабрика имеет контракты с самыми крупными российскими и мировыми ритейлерами: Метро, Ашан, Зельгрос, Перекресток, Дикси, Магнит.
