ГлавнаяОбъекты → Отопление и ГВС производства
Назначение: отопление и ГВС произвоства
Место отгрузки: г. Фурманов
Дата отгрузки: Июнь 2012

Характеристики

Количество блоков

1

Мощность / Производительность:

0,65 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

8х3х3 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,13 МВт

Дымовая труба

стальная самонесущая высотой 12, Н= 12 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

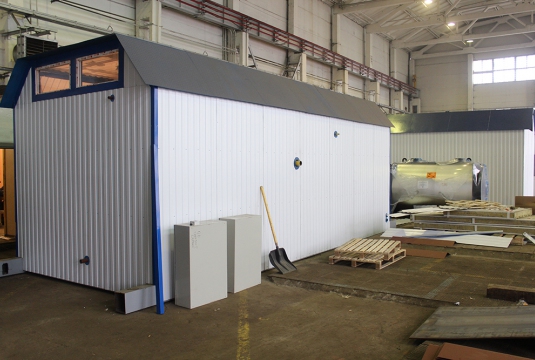

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей)

1

Тепломеханическое оборудование

2

Стальной водогрейный жаротрубный котел REX 30 (300кВт), Италия

1

3

Стальной водогрейный жаротрубный котел REX 35 (350кВт), Италия

1



Комплектация котла



3.1

Погружная гильза R3/4"x 100мм

2

3.2

Кабель горелки 1-й ступени 8,0м

2

3.3

Кабель горелки 2-й ступени 8,0м

2

3.4

Пульт управления котлом

2

3.5

Кронштейн для крепления сист. упр-я.

2

4

Водоподготовительная установка

1

5

Насос сетевой WILO, Q= 23м3/ч., Н=32м.в.ст., Германия

2

6

Насос ГВС WILO, Q= 2мЗ/ч., Н=32м.в.ст. Германия

2

7

Теплообменник ГВС (130 кВт)

1

8

Комплект арматуры ГВС

1 компл.

9

Бак аккумулятор ГВС V=l,5 мЗ

1

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Газовое оборудование

11

Газовая горелка NG550M, С IB UNIGAS, Италия

1

12

Газовая горелка NG400M, CIB UNIGAS, Италия

1

13

Газовая линия: (клапан термозапорный, отсечной электромагнитный клапан)

1 компл.

Электрооборудование

14

Силовой щит ВРУ

1 компл.

15

Освещение

1компл.

Отопление и вентиляция

16

Водяной калорифер

1

17

Вентилятор вытяжной ВОЗ. 15

1

Приборы КИПиА

18

Распределительный щит управления

1

19

Диспетчеризация котельной

1 компл.

20

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

22

Учет электроэнергии

1

23

Учет исходной воды

1

24

Труба дымовая, Н=12 м., Ду=400 мм.

1

25

Трубопроводы, теплоизоляция, крепления

1 компл.

Заказчик

Компания «Билдэкс» организована в 2005 году как предприятие, специализирующееся на производстве алюминиевых композитных панелей, применяющихся в качестве облицовочного материала в строительной и рекламно-производственной отраслях.

Производство  расположено в городе Фурманов Ивановской области, численность сотрудников предприятия более 200 человек. В распоряжении завода имеются 2 линии по производству алюминиевых композитных панелей, линия подготовки поверхности и линия окраски рулонного металла.
