ГлавнаяОбъекты → Отопление производственных площадей

Отопление производственных площадей

Назначение:отопление и горячее водоснабжение детского сада
Место отгрузки:г. Воскресенск
Дата отгрузки:Сентябрь 2013

Характеристики

Количество блоков

2

Мощность:

6,5 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х6,4х3,2 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

Ферменного типа с двумя теплоизолированными газоходами, Н= 25 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

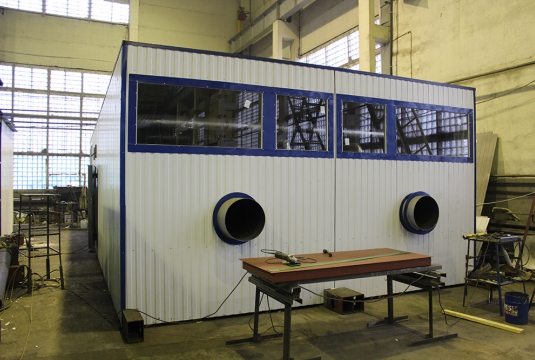

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 10х6,4х3,2 м.

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 300» 300 кВт,  «ICI CALDAIE», Италия

1

3

Стальной водогрейный котел «REX 350» 350 кВт,  «ICI CALDAIE», Италия

1



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

4

Водоподготовительная установка

1

5

Насос сетевой, Q= 224 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

8

Комбинированная горелка газ/диз.  HR93A MG.PR.S.RU.A.1.50, CIB UNIGAS, Италия.

1

9

Комбинированная горелка газ/диз.  HR512A MG.PR.S.RU.A.1.65, CIB UNIGAS, Италия.

1

10

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

11

Линия подачи дизельного топлива

1 компл.

12

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

13

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

14

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

15

Водяной калорифер

1

16

Вентилятор вытяжной

1

Приборы КИПиА

17

Распределительный щит управления с элементами автоматики и управления

1

18

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

19

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

20

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

21

Комплекс коммерческого учета газа

1

22

Учет электроэнергии

1

23

Учет исходной воды

1

24

Дымовая труба ферменного типа с 2-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=25 м.

1

25

Трубопроводы, теплоизоляция, крепления

1 компл.

26

Пакет рабочей документации на котельную

1 компл.

27

Паспорт

1

Заказчик

ООО «Стройремкомплектация» ведёт свою деятельность в сфере оптовой торговли лесоматериалами, строительными материалами и санитарно-техническим оборудованием.
