ГлавнаяОбъекты → Отопление производственных площадей

Отопление производственных площадей

Назначение: отопление и ГВС
Место отгрузки: г. Москва
Дата отгрузки: Июль 2013

Характеристики

Количество блоков

2

Мощность:

6 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

11х6,4х3,2 м

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

нет

Дымовая труба

стальная самонесущая, Н= 12 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

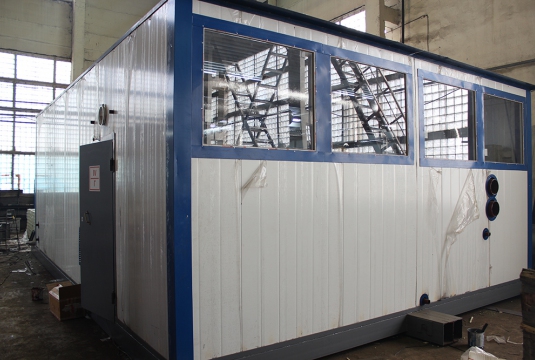

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 11х6,4х3,2 м.

2

Тепломеханическое оборудование

2

Стальной водогрейный котел «REX 300» 3000 кВт,  «ICI CALDAIE», Италия

2



Комплектация котла



Погружная гильза R3/4"x100мм

2

Кабель горелки 1-й ступени 8,0м

2

Кабель горелки 2-й ступени 8,0м

2

Пульт управления котлом

2

Кронштейн для крепления сист. упр-я.

2

3

Водоподготовительная установка

1

4

Насос сетевой, Q= 145 м3/ч., H=30 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

5

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

6

Горелка дизельная PG93 G.PR.S.RU.A., CIB UNIGAS, Италия.

2

7

Линия подачи дизельного топлива

1 компл.

8

Сигнализаторы загазованности RGD по CO, «Sietron», Италия

1 компл.

Электрооборудование

9

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

10

Водяной калорифер

1

11

Вентилятор вытяжной

1

Приборы КИПиА

12

Распределительный щит управления с элементами автоматики и управления

1

13

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

14

Погодозависимая автоматика

1 компл.

15

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

16

Система пожаротушения, пожарная и охранная сигнализация, пожарное оборудование

1 компл.

Узлы учета

17

Учет тепловой энергии на отопление

1

18

Учет дизельного топлива

2

19

Учет электроэнергии

1

20

Учет исходной воды

1

21

Дымовая труба самонесущая, Н=12 м.

1

22

Трубопроводы, теплоизоляция, крепления

1 компл.

23

Пакет рабочей документации на котельную

1 компл.

24

Паспорт

1

Заказчик

ООО «МОТЭС» - предприятие, специализирующееся на предоставлении комплекса услуг в области проектирования, строительства и эксплуатации систем теплоснабжения жилищно-коммунального сектора.

МОТЭС – группа компаний, объединившая в своей структуре подразделения различных направлений с целью решения комплексных задач. Длительный опыт такого взаимодействия — с 1999 года — позволяет нам реализовывать проекты любого уровня сложности.
