ГлавнаяОбъекты → Отопление и горячее водоснабжение производственных площадей

Отопление и горячее водоснабжение производственных площадей

Назначение:отопление и ГВС производственных помещений
Место отгрузки:республика Казахстан
Дата отгрузки:Август 2013

Характеристики

Количество блоков

3

Мощность:

5,45 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х9х3,4 м

Топливо основное

сырая нефть

Топливо резервное

мазут

ГВС

0,45 МВт

Дымовая труба

ферменная с тремя теплоизолированными газоходами, H=20 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

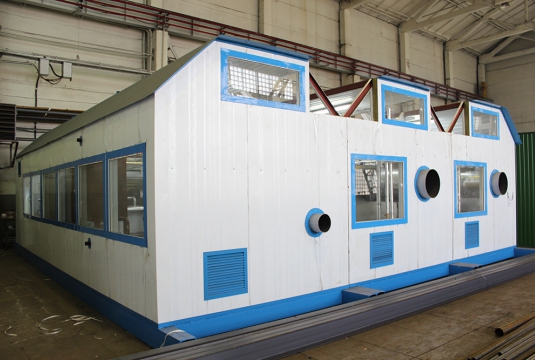

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей). Sиз=100мм. Габаритные размеры котельной ДхШхВ(м):10х9х3,4

3

Тепломеханическое оборудование

2

Котел водогрейный жаротрубно-дымогарный трехходовой для работы на газе/диз.топливе «Термотехник ТТ-100» произв-сть 2500 кВт, давление до 6 бар, темп-ра до 115 С, ЗАО «ЭНТРОРОС», Россия

2

3

Котел водогрейный жаротрубно-дымогарный двухходовой для работы на газе/диз.топливе «Термотехник ТТ-50» произв-сть 420-560 кВт, давление до 6 бар, темп-ра до 115 С, ЗАО «ЭНТРОРОС», Россия

1

4

Установка химводоподготовки

1

5

Насос сетевого контура отопления, Q= 190 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

(1резерв)

6

Насос циркуляционный контура ГВС, Q= 7 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

(1резерв)

7

Насос контура ГВС (летний режим), Q= 11 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

(1резерв)

8

Теплообменник пластинчатый контура ГВС «Ридан», Россия

1

9

Насос подпиточный, Q= 2 м3/ч., H=35 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

(1резерв)

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления), , Tecofi, IVR, Danfoss

1 компл.

Оборудование подачи и сжигания топлива

11

Горелка топливо-нефть PN93A.N.PR.S.RU.A

«CIB UNIGAS», Италия. Тип регулирования- модуляция.

2

12

Горелка топливо-нефть PN60.N.PR.S.RU.A,

«CIB UNIGAS», Италия. Тип регулирования- модуляция.

1

13

Линия подачи нефти

1 компл.

14

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

15

Силовой щит ВРУ с АВР

1 компл.

Отопление и вентиляция котельного зала

16

Калорифер

1

17

Вентилятор вытяжной

1

Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления на базе PLC- контроллера Siemens

1

19

Диспетчеризация котельной

1 компл.

20

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

21

Система пожаротушения, пожарно-охранная сигнализация на базе модулей порошкового пожаротушения и пожарное оборудование

1 компл.

Узлы учета

22

Учет электроэнергии

1

23

Учет исходной воды

1

24

Дымовая труба ферменного типа с тремя индивидуальными теплоизолированными газоходами, рабочая поверхность – нержавеющая сталь, Н = 20 м, с комплектом горизонтальных участков, кондесатоотводчиками, ревизией, молниеприемниками.. Высота дымовой трубы H=20м.

1

25

Трубопроводы, теплоизоляция, крепления

1 компл.

26

Пакет рабочей документации на котельную

1 компл.

27

Паспорт

1
