ГлавнаяОбъекты → Отопление и горячее водоснабжение производственных площадей

Отопление и горячее водоснабжение производственных площадей

Назначение:отопление и ГВС
Место отгрузки:Республика Казахстан
Дата отгрузки:Июль 2013

Характеристики

Количество блоков

3

Мощность:

5,65 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

9х9х3,2 м

Топливо основное

сырая нефть

Топливо резервное

масло

ГВС

0,65 МВт

Дымовая труба

Ферменная с тремя теплоизолированными газоходами, Н= 15 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

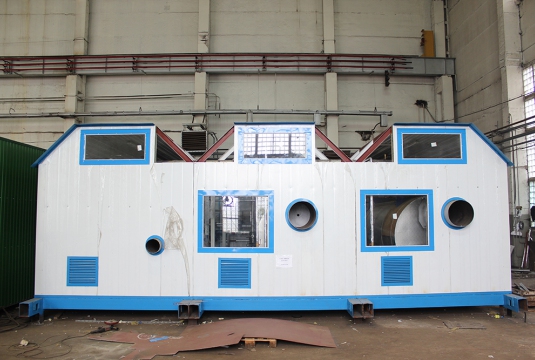

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

  • Габариты блока (ДхШхВ): 9х3х3,2 м.
  • Вес блока: до 20 т.
  • Габариты котельной (ДхШхВ): 9х9х3,2 м.
  • Вес котельной: до 60 т.

3

Тепломеханическое оборудование

2

Стальной водогрейный котел «Термотехник 2500 серия ТТ 100» 2500 кВт, «ЭНТРОРОС», Россия

2



3

Стальной водогрейный котел «Термотехник 560 серия ТТ 50» 560 кВт, «ЭНТРОРОС», Россия

1



Комплектация котла



Погружная гильза R3/4"x100мм

3

Кабель горелки 1-й ступени 8,0м

3

Кабель горелки 2-й ступени 8,0м

3

Пульт управления котлом

3

Кронштейн для крепления сист. упр-я.

3

4

Водоподготовительная установка

1

5

Насос сетевой циркуляционный, Q= 96 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

3 (1 резерв.)

6

Насос сетевой (летний режим), Q= 20 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Насос контура ГВС, Q= 8 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

8

Теплообменник контура ГВС пластинчатый «Ридан», Q=450 кВт

2 (1 резерв.)

9

Комплект арматуры ГВС

1 компл.

10

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

11

Бак запаса подпиточной воды V=2000 л.

1

12

Расширительный мембранный бак V=1000 л.

2

13

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

14

Горелка (топливо – сырая нефть) PN510 N.PR.S.RU.A, CIB UNIGAS, Италия.

2

15

Горелка (топливо – сырая нефть) PN60 N.PR.S.RU.A., CIB UNIGAS, Италия.

1

16

Линия подачи нефти:

  • расходная емкость V=0,78 м3
  • топливные фильтры
  • система подогрева топлива
  • топливные насосы – 2 шт. (1 резерв.)
  • комплект арматуры

1 компл.

17

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

18

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

19

Водяной калорифер

3

20

Вентилятор вытяжной

2

Приборы КИПиА

21

Распределительный щит управления с элементами автоматики и управления

1

22

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

23

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

24

Система пожаротушения, пожарная и охранная сигнализация, пожарное оборудование

1 компл.

Узлы учета

25

Учет электроэнергии

1

26

Учет исходной воды

1

27

Дымовая труба ферменного типа с 3-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=15 м.

1

28

Трубопроводы, теплоизоляция, крепления

1 компл.

29

Пакет рабочей документации на котельную

1 компл.

30

Паспорт

1

Заказчик

Компания «Abbex» работает в сфере проектирования, проведения монтажных работ по гидроизоляции, теплоизоляции, а также по ремонту битумных и скатных кровель.
