Выработка пара для производства комбикормов

Назначение:на технологические нужды
Место отгрузки:Московская область
Дата отгрузки:Май 2013

Характеристики

Количество блоков

3

Производительность:

3,4 т пара в час

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х9х3,2 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

нет

Дымовая труба

Стальная самонесущая, Н= 15 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

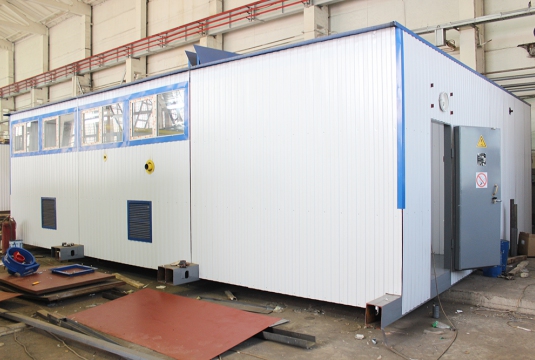

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей), включая помещения для оператора. Габариты блок-модуля (ДхШхВ): 10х9х3,2 м.

3

Паровая часть

2

Котел паровой SIXEN 1700 фирма "ICI", Италия, двухходовой, с реверсивной топкой, производительность 1700 кг/час, рабочее давление до 12 бар, мощностью 1158 кВт.
В комплектации:

  • 1 главный паровой клапан
  • 2 предохранительных клапана
  • 2 индикатора уровня прямого действия
  • 1   манометр с большой шкалой и контрольным фланцем
  • 1 питательная группа, состоящая из:
    • 2 центробежных насоса
    • 2 фильтра на всосе каждого насоса
    • 3 обратных клапана
    • 3 запорных клапана
  • 1 группа дренажа, состоящая из:
    • 1 запорный клапан продувки
    • 1 отсечной клапан
  • 1 электронный регулятор уровня, состоящий из 2 зондов для управления питательным насосом start/stop;
  • 2 зонда мин. уровня
  • 1 рабочее реле давления
  • 1 предохранительное реле давление – ручная перезарядка
  • 1 электрический шкаф управления, состоящий из:
    • Главной клемной шины
    • переключатель управления электронасоса
    • переключатель управления горелки
    • реле зонда для регуляции уровня
    • предохранительное реле зонда для низкого уровня
    • предохранительное реле зонда для самого низкого уровня
    • индикатор тревоги и кнопка перезарядки (сигнал по давлению)
    • индикатор тревоги и кнопка перезарядки (сигнал низкого уровня)
    • индикатор тревоги и кнопка перезарядки (сигнал самого низкого уровня)

сирена тревоги

2 (1 резерв.)

3

Группа автоматической продувки по таймеру (нижняя продувка) в составе:

  • 1 таймер
  • 1 дренажный пневматический клапан
  • 1 электроклапан
  • 1 ручной отсечной клапан

Устанавливается на дренажном патрубке, регулирует интервал и продолжительность продувок, позволяет периодически удалять накопившийся шлам.

2

4

Датчик аварийного верхнего уровня

2

5

Деаэратор

1

6

Бак запаса подготовленной воды (с учетом 2-х часового расхода)

1

7

Насос подпиточный, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

8

Водоподготовительная установка (для паровых котлов).

Расчет водоподготовки предварительный и уточняется после получения хим. анализа воды

1

9

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

10

Горелка газовая R73А M.MD.S.RU.A.8.50 «CIBUNIGAS», Италия.

2

11

Газовая линия: клапан отсечной электромагнитный, клапан термозапорный

1 компл.

12

Сигнализаторы загазованности RGD по CH4 и CO

1 компл.

Отопление и вентиляция котельного зала

13

Вентилятор

2

14

Электроконвектор

2

Электрооборудование

15

Силовой щит ВРУ, приборы автоматики

1

Приборы КИПиА

16

Распределительный щит управления с элементами автоматики и управления

1

17

Датчики давления, температуры, манометры, термометры, термостаты, напоромеры, тягонапоромеры

1 компл.

18

Диспетчеризация котельной

1

19

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1 компл.

Узлы учета

20

Поагрегатный учет расхода газа

2

21

Учет эл.энергии

1

22

Учет  исходной воды

1

23

Трубопроводы, теплоизоляция, крепления

1

24

Дымовая труба стальная, Н=15 м

1

25

Комплект рабочей документации на котельную

1 компл.

26

Паспорт

1

Заказчик

Ковылкинский комбикормовый завод начал свою деятельность в 1994 году.

На сегодняшний день предприятие занимается производством готовых кормов (смешанных и несмешанных) для животных, содержащихся на фермах, а также поставляет на рынок муку и крупы.
