ГлавнаяОбъекты → Отопление и горячее водоснабжение

Отопление и горячее водоснабжение

Назначение: отопление и ГВС
Место отгрузки: г. Москва
Дата отгрузки: Ноябрь 2013

Характеристики

Количество блоков

5

Мощность

8,4 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х16х3,2 м

Топливо основное

природный газ

Топливо резервное

нет

ГВС

да

Дымовая труба

ферменная, с 3-мя индивидуальными газоходами, h=35 м

Паспорт котельной

Прилагается

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

Наименование (характеристика)

Кол-во

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей) включая помещение оператора.

Габариты котельной (ДхШхВ): 10х16х3,2 м.

5

Тепломеханическое оборудование

Стальной водогрейный котел «REX 300» 3500 кВт,  «ICI CALDAIE», Италия

2

Стальной водогрейный котел «REX 140» 1400 кВт,  «ICI CALDAIE», Италия

1

Комплектация котла

Погружная гильза R3/4"x100мм

3

Кабель горелки 1-й ступени 8,0м

3

Кабель горелки 2-й ступени 8,0м

3

Пульт управления котлом

3

Кронштейн для крепления сист. упр-я

3

Водоподготовительная установка

1

Насос сетевого контура отопления, Q= 138 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

3

(1резерв.)

Насос котлового контура отопления, Q= 197 м3/ч., H=20 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

(1резерв.)

Теплообменник контура отопления пластинчатый «Ридан», Q=4 МВт

2

Насос контура ГВС, Q= 22 м3/ч., H=32 м.в.ст., Германия/Дания (WILO/Grundfoss)

2

(1резерв.)

Теплообменник контура ГВС пластинчатый «Ридан», Q=0,7 МВт

2

Комплект арматуры ГВС

1 компл.

Насос исходной воды, Германия/Дания (WILO/Grundfoss)

2

(1резерв.)

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Модуль регулирования расхода греющей среды (регулятор температуры, привод, датчики, арматура)

1

Оборудование подачи и сжигания топлива

Газовая горелка R512A M.PR.S.RU.A.8.50 EA, CIB UNIGAS, Италия.

2

Газовая горелка R73A M.PR.S.RU.A.8.50 EA, CIB UNIGAS, Италия.

1

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Электрооборудование

Силовой щит ВРУ, приборы автоматики

1 компл.

Отопление и вентиляция котельного зала

Водяной калорифер

3

Вентилятор вытяжной

2

Приборы КИПиА

Распределительный щит управления с элементами автоматики и управления

1

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения

1 компл.

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1 компл.

Узлы учета

Учет тепловой энергии на отопление и ГВС

1

Поагрегатный учет расхода газа

3

Учет электроэнергии

1

Учет исходной воды

1

Дымовая труба ферменного типа с 3-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж . сталь), Н=35 м.

1

Трубопроводы, теплоизоляция, крепления

1 компл.

Пакет рабочей документации на котельную

1 компл.

Паспорт

1

Заказчик

ОАО «Аэроэлектромаш» занимается разработкой, производством, ремонтом электрооборудования и систем автоматического управления для отечественной авиационной и космической техники. Предприятие было  создано в 1941 году.

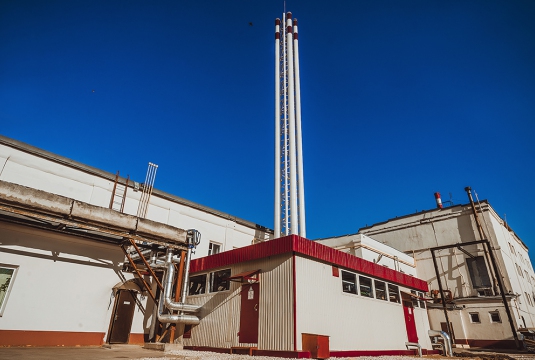

Котельная от «Яринжком» обеспечивает необходимым теплом и горячей водой производственные помещения  ОАО «Аэроэлектромаш».  В комплекте с котельной установкой была поставлена ферменная 35-метровая труба. Проект выполнен под ключ.
