Отопление и ГВС логистического центра

Назначение: отопление и ГВС логистического центра
Место отгрузки: г. Ярославль
Дата отгрузки: Сентябрь 2013

Характеристики

Количество блоков

4

Производительность:

9,9 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

10х9,6х3,2

Топливо основное

природный газ

Топливо резервное

дизельное топливо

ГВС

0,9 МВт

Дымовая труба

ферменная самонесущая высотой 12 м с тремя теплоизолированными газоходами, Н=12 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

п/п

Наименование (характеристика)

Кол-во

1

Блок-модуль (металлоконструкция с ограждениями из сэндвич-панелей).

Габариты котельной (ДхШхВ): 10х9,6х3,2 м.

4

Тепломеханическое оборудование

2

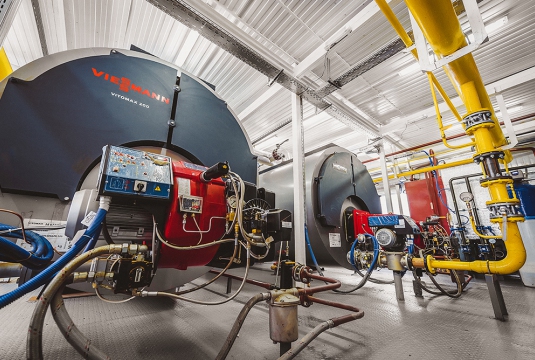

Водогрейный котел «VITOMAX 200-LW» 4500 кВт, «VIESSMANN», Германия

2

3

Водогрейный котел «VITOPLEX 200 SX2A» 900 кВт, «VIESSMANN», Германия

1

4

Водоподготовительная установка (Na – катионирование)

1

5

Насос сетевой, Q= 213 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

3 (1 резерв.)

6

Насос сетевой (летний режим), Q= 39 м3/ч., H=40 м.в.ст., Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Расширительный мембранный бак котловой

3

8

Насос подпиточный,  Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

9

Бак запаса подпиточной воды

1

10

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1 компл.

Оборудование подачи и сжигания топлива

11

Комбинированная горелка газ/диз. с модулируемым регулированием HP520A MG.PR.S.RU.A.1.65, CIB UNIGAS, Италия.

2

12

Комбинированная горелка газ/диз. с модулируемым регулированием HP72 MG.PR.S.RU.A.0.50, CIB UNIGAS, Италия.

1

13

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1 компл.

14

Линия подачи дизельного топлива:

  • насос подачи топлива – 1 компл.
  • расходная емкость V=0,78 м3
  • топливные фильтры
  • комплект арматуры

1 компл.

15

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1 компл.

Линия редуцирования газа

16

Газорегуляторный пункт с двумя линиями редуцирования (основная / резервная)

1

Электрооборудование

17

Силовой щит ВРУ, приборы автоматики

1 компл.

18

Шкаф частотного регулирования насосов

1 компл.

Отопление и вентиляция котельного зала

19

Водяной калорифер

3

20

Вентилятор вытяжной

2

Приборы КИПиА

21

Распределительный щит управления с элементами автоматики и управления

1

22

Датчики давления, температуры, манометры, термометры, термостаты

1 компл.

23

Диспетчеризация котельной с передачей сигнала на центральный пункт наблюдения посредством GSM канала

1 компл.

24

Система пожаротушения, пожарная и охранная сигнализация, пожарное оборудование

1 компл.

Узлы учета

25

Комплекс коммерческого учета газа с устройством модемной передачи данных

1 компл.

26

Поагрегатный учет расхода газа

3

27

Учет дизельного топлива

2

28

Учет тепловой энергии

1

29

Учет электроэнергии

1

30

Учет исходной воды

1

31

Дымовая труба ферменного типа с 3-мя индивидуальными теплоизолированными газоходами (раб. пов. – нерж. сталь), Н=20 м.

В комплекте:

  • молниезащита
  • - сигнальное освещение

1

32

Трубопроводы, теплоизоляция, крепления

1 компл.

33

Пакет рабочей документации на котельную

1 компл.

34

Паспорт

1

Заказчик

Сеть «Магнит» - ведущая розничная сеть по торговле продуктами питания в России.

Магазины «Магнит» расположены в 1 868 населенных пунктах Российской Федерации. На 31 декабря 2013 года сеть компании включала 8 093 торговых единиц, из них: 7 200 магазинов формата «у дома», 161 гипермаркет и 686 магазинов «Магнит Косметик».

Котельная от «Яринжком» (мощность 9,9 МВт) будет подавать тело и горячую воду в новый распределительный центр ЗАО «Тандер», который расположен в Ярославле.
