ГлавнаяОбъекты → Угольная котельная для отопления административных зданий

Угольная котельная для отопления административных зданий

Назначение: Отопление административных зданий
Место отгрузки: пос. Максатиха, Тверская область
Дата отгрузки: Февраль 2014

Характеристики

Количество блоков

1

Мощность

1,5 МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

12х2,4х2,6 м

Топливо основное

уголь

Топливо резервное

дрова

ГВС

нет

Дымовая труба

стальная самонесущая, Н= 18 м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

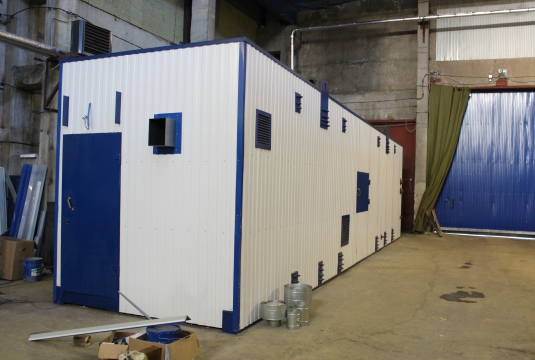

Блок-модуль (металлоконструкция с ограждениями из сендвич-панелей). Габариты котельной (ДхШхВ): 12х2,4х2,6 м.*

1

Тепломеханическое оборудование

2

Твердотопливный котел КВр -1,5 (1,5 МВт), Россия.

В комплекте:

  • блок котла;
  • ящик с ЗИП (краны шаровые, затворы дисковые);
  • вентилятор ВД;
  • КиП (манометры,термометры);
  • предохранительные клапана;
  • щит управления;

1

3

Водоподготовка

1

4

Насос сетевого контура отопления, G=51,6 м3/ч.*, H=40 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

5

Насос котлового контура отопления, G=43 м3/ч.*, H=20 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Теплообменник контура отопления пластинчатый «Ридан», Q=0,75МВт

2

7

Расширительный мембранный бак

1

8

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

9

Модуль регулирования температуры обратной сетевой воды (регулятор температуры, привод, датчики, арматура)

1

10

Трубопроводы, теплоизоляция, крепления

1компл.

Электрооборудование

12

Силовой щит ВРУ

1

Отопление и вентиляция котельного зала

13

Калорифер

1

14

Вентилятор вытяжной

1

Приборы КИПиА

15

Распределительный щит управления с элементами автоматики и управления

1компл.

16

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

17

Система пожаротушения, пожарная и охранная сигнализация и пожарное оборудование

1компл.

Узлы учета

18

Учет исходной воды

1компл.

19

Учет электроэнергии

1компл.

20

Учет тепловой энергии

1компл.

Система дымоудаления

21

Дымосос

1

22

Устройство для улавливания механических примесей в дымовых газах (при необходимости)

1

23

Труба дымовая стальная самонесущая, Н = 18 м.

1







24

Комплект рабочей документации на котельную

1

25

Паспорт

1

Заказчик

ООО «Холдинг “СМ Капитал”» - тверская компания по управлению финансово-промышленными группами и холдинг-компаниями.
