ГлавнаяОбъекты → Каркасная котельная для отопления и ГВС жилого дома

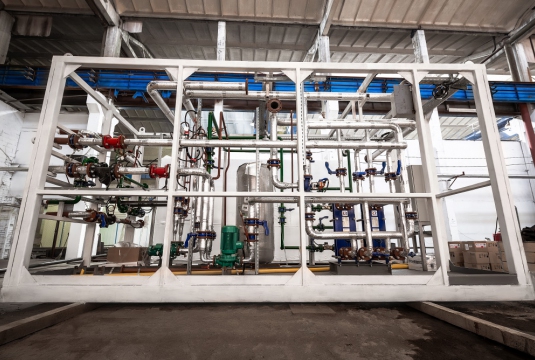

Каркасная котельная для отопления и ГВС жилого дома

Тип объекта: Каркасная котельная
Назначение: Отопление и ГВС
Место отгрузки: г. Белоярский, Ханты-Мансийский АО
Дата отгрузки: Май 2014

Характеристики

Количество блоков (каркасов)

2

Мощность

1  МВт

Температурный график

95° / 70° С

Габариты (ДхШхВ)

6х2,2х3 м х2

Топливо основное

природный газ

Топливо резервное

нет

ГВС

0,5 МВт

Дымовая труба

стальная самонесущая, Н=5м

Паспорт котельной

Прилагается, 1 экз

Услуги

Проект выполнен ПОД КЛЮЧ

Основное оборудование

№ п/п

Наименование (характеристика)

Кол-во

1

Рама котельной (металлоконструкция). Габариты определяются при проектировании

2

Тепломеханическое оборудование

2

Котел стальной водогрейный «REX50», мощность 500 кВт, ICI CALDAIE, Италия

2

3

Водоподготовительная установка

1

4

Бак расширительный мембранный котла V=80л, Reflex

2

5

Насос котлового контура с функцией частотного регулирования, G = 28,7 м3/ч.*, H = 20 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

6

Насос сетевого контура ОВ, G = 19,3 м3/ч.*, H = 40 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

7

Теплообменник пластинчатый контура ОВ Q=280 кВт, производства Ридан Россия

2

8

Модуль регулирования расхода греющей среды

1 компл.

9

Насос сетевой  контура ГВС, G = 6,9 м3/ч.*, H = 32 м.в.ст.*, Германия/Дания (WILO/Grundfoss)

2 (1 резерв.)

10

Теплообменник пластинчатый контура ГВС Q=220 кВт, производства Ридан Россия

2

11

Комплект арматуры контура ГВС

1 компл.

12

Комплект запорной арматуры (дисковые поворотные затворы, обратные и предохранительные клапаны, фильтры очистки воды, краны шаровые, фитинги, фланцы, болты, шпильки, крепления)

1компл.

13

Бак расширительный закрытого типа V=800л, Reflex

1

Оборудование подачи и сжигания топлива

14

Газовая горелка P61 М-.PR.S.RU.A.7.32*, «CIB UNIGAS» Италия

2

15

Газовая линия: термозапорный клапан, отсечной электромагнитный клапан

1компл.

16

Сигнализаторы загазованности RGD по CH4 и CO, «Sietron», Италия

1компл.

Электрооборудование

17

Силовой щит ВРУ, приборы автоматики

1компл.

Приборы КИПиА

18

Распределительный щит управления с элементами автоматики и управления

1

19

Датчики давления, температуры, манометры, термометры, термостаты

1компл.

20

Диспетчеризация котельной с выводом сигнала на центральный пункт наблюдения (GSM модем)

1компл.

21

Система пожаротушения, пожарная сигнализация и пожарное оборудование

1компл.

Узлы учета

22

Измерительно-вычислительный комплекс газа, передача данных через модем

1 компл.

23

Учет электроэнергии

1

24

Учет исходной воды

1

25

Учет тепловой энергии

1 компл.

26

Дымовая труба Н=5м

2

27

Трубопроводы, теплоизоляция, крепления

1компл.

28

Пакет рабочей документации на котельную

1компл.

29

Паспорт

1

Заказчик

ООО СК «Северстрой-Инвест» ведёт свою деятельность в сфере строительства: общестроительные работы по возведению зданий, по прокладке местных трубопроводов, линий связи и линий электропередачи, включая взаимосвязанные вспомогательные работы.
